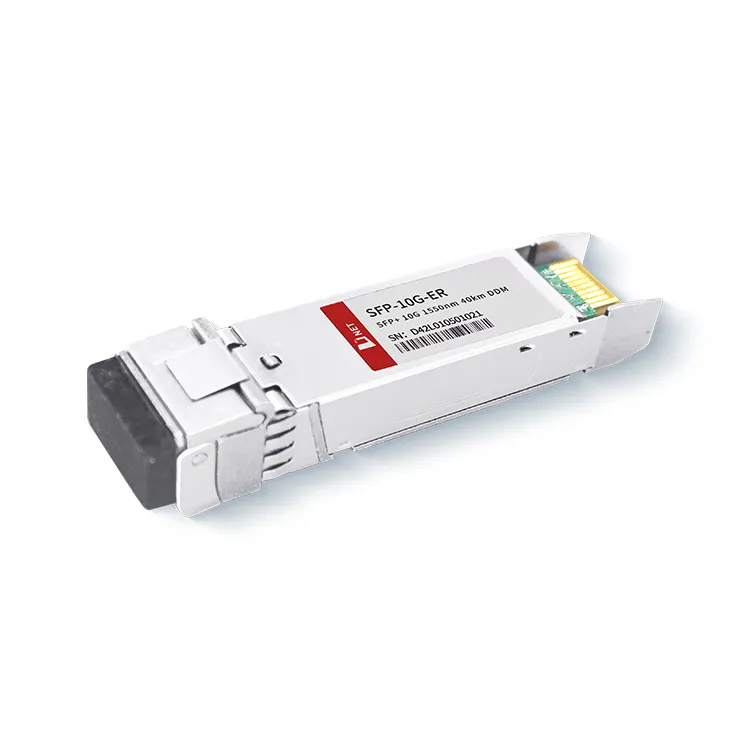

El mòdul transceptor 10G SFP+ ER 40KM inclou una funció de diagnòstic digital que permet el seguiment en temps real de l'estat operatiu del mòdul i els paràmetres de rendiment. El mòdul 10G 40KM 1310nm és ideal per a la transmissió de fibra òptica i compleix els requisits de transmissió de xarxa de mitjana i llarga distància de 10G Ethernet.

Etiquetes populars: Mòdul transceptor SFP+10G 1310nm ER 40KM, fabricants, proveïdors, fàbrica de mòduls transceptor SFP+10G 1310nm ER 40KM de la Xina

Valoracions màximes absolutes

Paràmetre		Símbol	Min.	Típic	Màx.	Unitat
Temperatura d'emmagatzematge		T_S	-40		+85	grau
Temperatura de funcionament del cas	Comercial	T_A	0		70	grau
Temperatura de funcionament del cas	Industrial	T_A	-40		+85	grau
Tensió màxima d'alimentació		Vcc	-0.5		4	V
Humitat relativa		RH	0		85	%

Característiques elèctriques

(TOP=0 a 70 graus, VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Tensió d'alimentació	Vcc	3.135		3.465	V
Corrent de subministrament	Icc			400	mA
Consum d'energia	P			1.5	W
Secció de transmissors
Impedància diferencial d'entrada	R_en		100		Ω	1
Tolerància de voltatge de CC d'un sol extrem d'entrada de Tx (Ref VeeT)	V	-0.3		4	V
Oscil·lació de tensió d'entrada diferencial	Vin, pp	180		700	mV	2
Tensió de desactivació de transmissió	V_D	2		Vcc	V	3
Tensió d'habilitació de transmissió	V_EN	Vee		Vee+0.8	V
Secció de receptors
Tolerància de voltatge de sortida d'un sol extrem	V	-0.3		4	V
Tensió diferencial de sortida Rx	Vo	300		850	mV
Temps de pujada i baixada de la sortida Rx	Tr/Tf	30			ps	4
Falla LOS	V_{LA culpa}	2		Vcc_AMFITRIÓ	V	5
LOS Normal	V_{Norma LOS}	Vee		Vee+0.8	V	5

Nota
1. Connecteu-vos directament al pin d'entrada de dades TX. Acoblament de CA des del pin a l'IC del controlador làser.
2. Segons SFF-8431 versió 3.0
3. Als extrems del diferencial a 100 ohms.

Paràmetres òptics

(TOP=0 a 70 graus, VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Secció de transmissors
Longitud d'ona central	λt	1530	1550	1565	nm
amplada espectral	△λ			0.3	nm
Potència òptica mitjana	Pavg	-1		+4	dBm	1
Potència òptica OMA	Poma	-2.1			dBm
Apagat del làser	Poff			-30	dBm
Ratio d'extinció	ER	6			dB
Pena per dispersió del transmissor	TDP			3.0	dB	2
Soroll d'intensitat relativa	Rin			-128	dB/Hz	3
Tolerància a la pèrdua de retorn òptic		20			dB
Secció de receptors
Longitud d'ona central	λr	1260		1600	nm
Sensibilitat del receptor	Sen			-16	dBm	4
Sensibilitat estressada (OMA)	Sen_ST			-14	dBm	4
Los Assert	LOS_A	-27		-	dBm
Los Postres	LOS_D			-17	dBm
Los histèresis	LOS_H	0.5			dB
Sobrecàrrega	ds	0			dBm	5
Reflectància del receptor	Rrx			-26	dB

Nota
1. Les xifres de potència mitjana només són informatives, segons IEEE802.3ae.
2. Condicions de les proves del receptor amb tensió segons IEEE802.3ae. Les proves de CSRS requereixen que la placa d'amfitrió compleixi SFF-8431.
3. Sobrecàrrega del receptor especificada a OMA i en la pitjor condició d'estrès global.

Informació de comanda

Número de part	Descripció
SFP-10G-ER	Mòdul transceptor 10G SFP+ ER 40KM, connectable en calent, LC dúplex, +3.3V, 1310nm EML, mode únic

Preguntes freqüents

1. Quin és el rang de 10G ER SFP?
R: El 10G 40KM 1310nm de D-NET pot transmetre fins a 40 km mitjançant fibra òptica monomode. S'utilitza àmpliament en la xarxa d'àrea humana i la transmissió de l'estació base.

2. Quina diferència hi ha entre 10GBASE-LR i ER?
R: El 10G-LR de D-net té una distància de transmissió de 10 km en una fibra òptica monomode amb una longitud d'ona de 1310 nm. El mòdul SFP+ ER 40KM és de fins a 40 km mitjançant fibra monomode. Els enllaços de menys de 20 km s'han de deteriorar a causa de la potència del làser.
