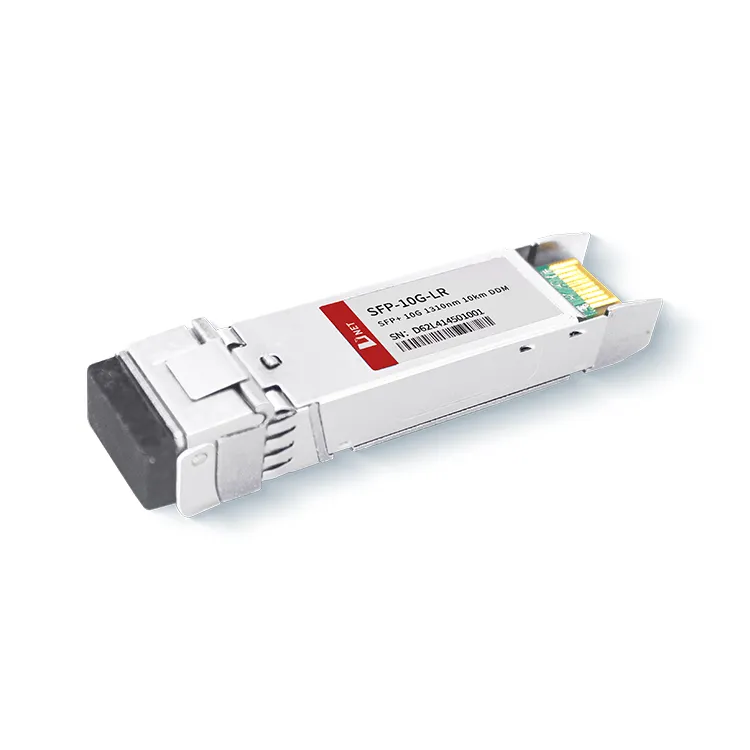

El mòdul 10G LR 10KM de D-NET compleix els estàndards SFF-8431, SFF{-8432 i IEEE 802.3ae 10GBASE-LR. Funciona a una longitud d'ona de 1310 nm, una freqüència que s'utilitza habitualment en comunicacions òptiques de llarg abast. El mòdul s'adhereix al factor de forma SFP totalment compatible, oferint una connexió en calent, facilitant actualitzacions senzilles dels ports òptics i garantint baixes emissions d'interferències electromagnètiques (EMI).

Etiquetes populars: Mòdul transceptor SFP+ 10G LR de 10 km, fabricants, proveïdors, fàbrica de mòduls transceptor SFP+ 10G LR de 10 km de la Xina

Valoracions màximes absolutes

Paràmetre		Símbol	Min.	Típic	Màx.	Unitat
Temperatura d'emmagatzematge		T_S	-40		+85	grau
Temperatura de funcionament del cas	Comercial	T_A	0		70	grau
Temperatura de funcionament del cas	Industrial		-40		+85	grau
Tensió màxima d'alimentació		Vcc	-0.5		4	V
Humitat relativa		RH	0		85	%

Característiques elèctriques

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Tensió d'alimentació	Vcc	3.135		3.465	V
Corrent de subministrament	Icc			430	Ma
Consum d'energia	P			1.5	W
Secció de transmissors
Impedància diferencial d'entrada	R_en		100		Ω	1
Tolerància de voltatge de CC d'un sol extrem d'entrada de Tx (Ref VeeT)	V	-0.3		4	V
Oscil·lació de tensió d'entrada diferencial	Vin, pp	180		700	Mv	2
Tensió de desactivació de transmissió	V_D	2		Vcc	V	3
Tensió d'habilitació de transmissió	V_CA	Vee		Vee+0.8	V
Secció de receptors
Tolerància de voltatge de sortida d'un sol extrem	V	-0.3		4	V
Tensió diferencial de sortida Rx	Vo	300		850	Mv
Temps de pujada i baixada de la sortida Rx	Tr/Tf	30			PS	4
Falla LOS	V_{LA culpa}	2		Vcc_AMFITRIÓ	V	5
LOS Normal	V_{Norma LOS}	Vee		Vee+0.8	V	5

Nota
1. En ence acaba a 100 ohms.
2. Connecteu-vos directament al pin d'entrada de dades TX. Acoblament de CA des del pin a l'IC del controlador làser.
3. LOS és una sortida de col·lector obert. Els 4,7 k-10kΩ s'han d'obrir a la placa amfitriona. El funcionament és lògic 0 i la pèrdua de senyal és la lògica 1. La tensió màxima de pull-up és de 5,5 V.
4. Ecografia amb OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.

Paràmetres òptics

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Secció de transmissors
Longitud d'ona central	λt	1290	1310	1330	Nm
amplada espectral	△λ			1	nm
Potència òptica mitjana	Pavg	-8.2		0.5	Dbm	1
Potència òptica OMA	Poma	-5.2			Dbm
Làser apagat	Poff			-30	Dbm
Ratio d'extinció	ER	3.5			Db	7
Ratio d'extinció	ER	6			dB	6
Pena per dispersió del transmissor	TDP			3.2	Db	2
Soroll d'intensitat relativa	Rin			-128	dB/Hz	3
Tolerància a la pèrdua de retorn òptic		20			Db
Secció de receptors
Longitud d'ona central	λr	1260		1355	Nm
Sensibilitat del receptor	Sen			-14.5	dBm	4,7
Sensibilitat del receptor	Sen			-14.5	Dbm	4,6
Sensibilitat estressada (OMA)	Sen_SANT			-10.3	Dbm	4
Los Assert	LOS_A	-25		-	dBm
Los Postres	LOS_D			-15	Dbm
Los histèresis	LOS_H	0.5			Db
Sobrecàrrega	ds	0			Dbm	5
Reflectància del receptor	Rrx			-12	Db

Nota
1. Condicions de prova del receptor d'estrès segons IEEE802.3ae. La prova CSRS requereix que les plaques de circuit amfitrió compleixin els estàndards SFF-8431.
2. La sobrecàrrega del receptor tal com s'especifica a l'OMA i en les pitjors condicions d'estrès integrat.
3. Ecografia amb OC-192 / SDH
4. 10GBASE-LR / LW Ethernet

Informació de comanda

Número de part	Descripció
SFP-10G-LR	Mòdul transceptor 10G SFP+ LR 10KM, connectable en calent, LC dúplex, +3.3V, 1310nm DFB-LD, mode únic

PMF

1. Què és 10G LR?

R: El mòdul 10G LR 10KM de D-NET és un mòdul transceptor òptic per a aplicacions de comunicació òptica en sèrie de 10-Gb/s, el mòdul SFP+ compleix amb SFF-8431, SFF{-8432 i IEEE 802.3ae 10GBASE-LR.

2. El 10GBASE-LR és únic o multimode?

R: El mòdul transceptor 10G SFP+ LR 10KM de D-NET és adequat per a la transmissió remota, de manera que la fibra monomode es cobreix principalment amb 10 GBASE-LR SFP +, la distància de transferència de 10GBASE-LR SFP pot ser de fins a 10 km amb un fibra monomode
