Servei de mòdul transceptor òptic de D-net
----
●Durada de la garantia: Gaudeix d'una garantia de tres anys per a la teva compra.
●Garantia de compatibilitat: L'experiència de D-NET s'estén als serveis de compatibilitat, garantint que els nostres mòduls òptics s'integren perfectament amb equips dels principals fabricants.
●A mida de les vostres necessitats: La personalització és clau a D-NET. Oferim personalització OEM i, si ho desitja, podeu personalitzar els vostres productes amb etiquetes de logotip de colors.
●Lliurament ràpid: Espereu un servei ràpid amb un termini de lliurament general de només 3 dies.
●Excel·lència de missatgeria: Confieu en les nostres col·laboracions de missatgeria fiables i d'alta qualitat, com ara SF, FedEx, DHL, UPS i altres, per obtenir solucions d'enviament integrals.
Característiques
● Connectable en calent
● Transmissor CWDM EML de 147nm, fotodetector APD
● La distància de transmissió és de fins a 80 km a través de la connexió SMF
● 2-interfície de cable per a especificacions de gestió compatibles amb la interfície de supervisió de diagnòstic digital SFF 8472
● Compatibilitat amb RoHS
Aplicacions
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● Canal de fibra 10G
● Xarxes CWDM
Detalls del producte

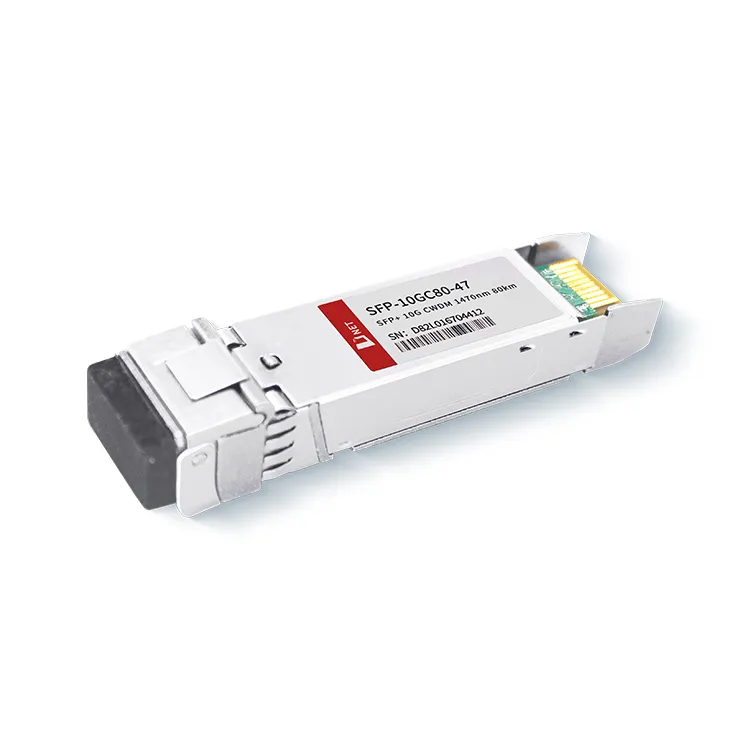

Aquest transceptor òptic funciona a una longitud d'ona de 1470 nm específicament dins de l'espectre CWDM, facilitant la multiplexació i la demultiplexació eficients de senyals en sistemes CWDM. Amb una distància de transmissió màxima de 80 quilòmetres, és molt adequat per a xarxes de comunicació de llarg recorregut on l'abast estès és una necessitat.
Etiquetes populars: SFP+10G CWDM 1470km 80km, Xina SFP+10G CWDM 1470km 80km fabricants, proveïdors, fàbrica
Valoracions màximes absolutes
|
Paràmetre |
Símbol |
Min. |
Típic |
Màx. |
Unitat |
|
Temperatura d'emmagatzematge |
TS |
-40 |
+85 |
grau |
|
|
Temperatura de funcionament del cas |
TA |
0 |
70 |
grau |
|
|
Tensió màxima d'alimentació |
Vcc |
-0.5 |
4 |
V |
|
|
Humitat relativa |
RH |
0 |
85 |
% |
Característiques elèctriques
(TOP=0 a 70grau , VCC=3,135 a 3,465 volts)
|
Paràmetre |
Símbol |
Min. |
Típic |
Màx. |
Unitat |
Nota |
|
Tensió d'alimentació |
Vcc |
3.135 |
3.465 |
V |
|
Corrent de subministrament |
Icc |
600 |
mA |
|||
|
Consum d'energia |
P |
2 |
W |
|||
|
Secció de transmissors |
||||||
|
Impedància diferencial d'entrada |
Rin |
100 |
Ω |
1 |
||
|
Tensió de CC d'un sol extrem d'entrada Tx Tolerància (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscil·lació de tensió d'entrada diferencial |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Tensió de desactivació de transmissió |
VD |
2 |
Vcc |
V |
3 |
|
|
Tensió d'habilitació de transmissió |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Secció de receptors |
||||||
|
Tolerància de voltatge de sortida d'un sol extrem |
V |
-0.3 |
4 |
V |
||
|
Tensió diferencial de sortida Rx |
Vo |
300 |
850 |
mV |
||
|
Temps de pujada i baixada de la sortida Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Falla LOS |
Falla VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
Norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. Està connectat directament als pins d'entrada de dades TX, amb l'acoblament de CA dels pins al controlador làser IC.
2.El LOS està configurat com a sortida de col·lector obert. S'ha d'aixecar amb una resistència que oscil·la entre 4,7 kΩ i 10kΩ a la placa principal. Durant el funcionament normal, emet un 0 lògic; en cas de pèrdua de senyal, emet una lògica
3.La tensió màxima de pull-up que pot tolerar és de 5,5 V.
Paràmetres òptics
(TOP=0 a 70 graus, VCC=3,135 a 3,465 volts)
|
Paràmetre |
Símbol |
Min. |
Típic |
Màx. |
Unitat |
Nota |
|
Secció de transmissors |
||||||
|
Longitud d'ona central |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
amplada espectral |
Δλ |
1 |
nm |
|||
|
Potència òptica mitjana |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Làser apagat |
Poff |
-30 |
dBm |
|||
|
Ratio d'extinció |
ER |
8.2 |
dB |
|||
|
Pena per dispersió del transmissor |
TDP |
3.0 |
dB |
2 |
||
|
Soroll d'intensitat relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerància a la pèrdua de retorn òptic |
20 |
dB |
||||
|
Secció de receptors |
||||||
|
Longitud d'ona central |
λr |
1260 |
1620 |
nm |
||
|
Sensibilitat del receptor (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sensibilitat estressada (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Postres |
PERDUT |
-24 |
dBm |
|||
|
Los histèresis |
LOSH |
0.5 |
dB |
|||
|
Sobrecàrrega |
ds |
-7 |
dBm |
5 |
||
|
Reflectància del receptor |
Rrx |
-12 |
dB |
Nota
1. Les xifres de potència mitjana només són informatives, segons IEEE802.3ae.
2. Reflexió de 12dB.
3. Condicions de les proves del receptor amb tensió segons IEEE802.3ae. Les proves de CSRS requereixen que la placa d'amfitrió compleixi SFF-8431.
4. Sobrecàrrega del receptor especificada a OMA i en la pitjor condició d'estrès global.
Informació de comanda
|
Número de part |
Descripció |
|
SFP-10GC80-C60 |
Transceptor CWDM SFP+ de 10 Gb/s a 80 km connectable en calent, LC dúplex, +3.3V,1470nm, CWDM EML&APD, mode únic |
PMF
1. Per a què s'utilitzen els ports 10G SFP+?
R: 10G SFP+ normalment transmet òptica a 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH per a 10 Gbps, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet i altres aplicacions, incloent també enllaços DWDM.
2. Puc utilitzar transceptors SFP+ als ports SFP28?
R: Els transceptors SFP+ (10 Gigabit Ethernet) no es poden utilitzar directament als ports SFP28 (25 Gigabit Ethernet). Tot i que els mòduls SFP+ i SFP28 utilitzen el mateix factor de forma, funcionen a diferents velocitats. Els mòduls SFP+ admeten velocitats de dades de fins a 10 Gbps, mentre que els mòduls SFP28 admeten velocitats de dades de fins a 25 Gbps. A més, els ports SFP28 estan dissenyats per suportar nivells de potència més elevats necessaris per al funcionament de 25 Gbps. Per tant, utilitzar un transceptor SFP+ en un port SFP28 no serà compatible i no funcionarà.
