Característiques
● Mínima pèrdua d'inserció
● Estabilitat del senyal excepcional
● Capacitats de commutació d'alta velocitat
● Àmplia cobertura de longitud d'ona
● Rendiment eficient energèticament
● Disseny robust i compacte
Aplicacions
● Proves i monitoratge de xarxes
● Redundància de la xarxa de fibra òptica
● Encaminament del senyal òptic

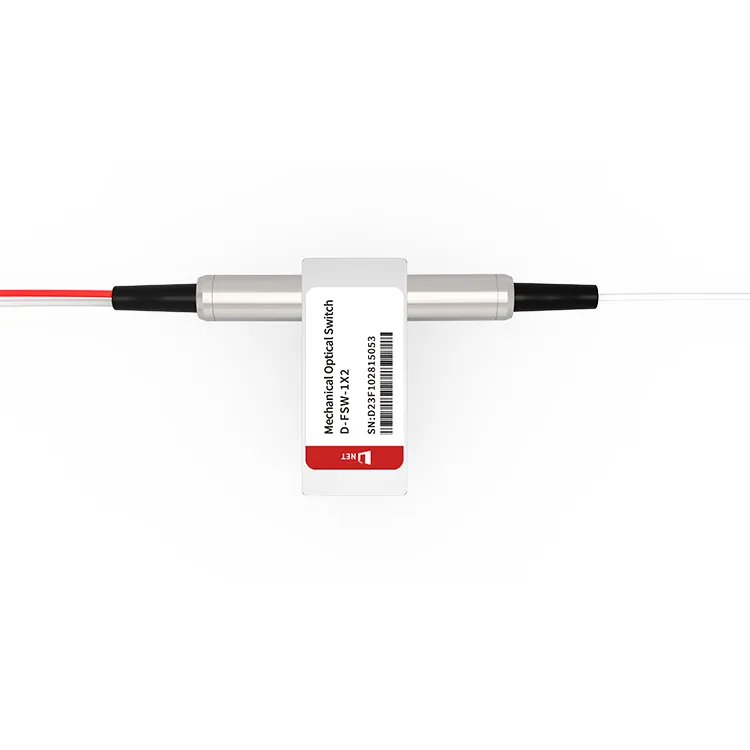

Etiquetes populars: Interruptor òptic mecànic 1X2 OPTO, fabricants, proveïdors, fàbrica de interruptors òptics mecànics 1X2 OPTO de la Xina
Especificacions
|
Longitud d'ona de funcionament |
1260 ~ 1620 nm (SM) 850 nm (MM) |
Pèrdua d'inserció |
Menor o igual a 1,0dB |
|
Pèrdua dependent de la longitud d'ona |
Menor o igual a 0,25 dB |
Pèrdua depenent de la polarització |
Menor o igual a 0,05 dB |
|
Pèrdua depenent de la temperatura |
Menor o igual a 0,20 dB |
Pèrdua de retorn |
SM Superior o igual a 50 dB MM Major o igual a 30 dB |
|
Conversació creuada |
SM Major o igual a 55 dB MM Superior o igual a 35 dB |
Canvia hora |
Menys o igual a 8 ms |
|
Repetibilitat |
Menor o igual a ±0,02 dB |
Durabilitat |
Major o igual a 107 vegades |
|
Tensió de funcionament |
3 o 5V |
Tipus de canvi |
Sense enganxament/enganxament |
|
Temperatura de funcionament |
－20~＋70 graus |
Temperatura d'emmagatzematge |
－40~＋85 graus |
|
Potència òptica |
Menys o igual a 500 mW |
Dimensió |
27.0L×12.0W×8,2H mm |
Configuracions de pins
|
Tipus |
Ruta òptica |
Accionament elèctric |
Sensor d'estat |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Fixeu 2-3 |
Fixa3-4 |
Fixa7-8 |
Fixeu 8-9 |
|
|
Enganxament |
P1-P2 |
-- |
-- |
GND |
V＋ |
Tancar |
Obert |
Obert |
Tancar |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Obert |
Tancar |
Tancar |
Obert |
|
|
Sense enganxament |
P1-P2 |
-- |
-- |
-- |
-- |
Tancar |
Obert |
Obert |
Tancar |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Obert |
Tancar |
Tancar |
Obert |
|
Dimensions mecàniques (unitat: mm)
Ruta òptica
Informació de comanda
|
FSW |
-1X2- |
-Longitud d'ona- |
-Tipus de canvi- |
-Tensió- |
-Tipus de fibra- |
-Paquet- |
-Longitud de la fibra- |
-Conector- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Especial＝0 |
Enganxament＝1 Sense tancament＝2 Enganxament MINI＝3 MINI sense tancament＝4 Especial＝0 |
3V=3 5V=5 Especial＝0 |
SM28=1 50/125=5 62.5/125=6 Especial＝0 |
Fibra nua=1 tub de 900um=3 Especial＝0 |
0.25m=1 0.5m=2 1.0m=3 Especial＝0 |
Cap=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LC dúplex=8 Especial＝0 |
Preguntes freqüents
1. Què és l'interruptor optomecànic
R: Un interruptor opto-mecànic, anomenat alternativament interruptor electro-òptic o interruptor òptic, serveix per dirigir o canviar senyals òptics entre diversos camins o canals de manera selectiva. Això ho aconsegueix alterant físicament la posició d'un component òptic, com un mirall o un prisma, controlant així la direcció del flux de llum.
2. Què és millor interruptor òptic o mecànic?
R: L'elecció entre interruptors òptics i mecànics depèn de diversos factors, inclosos els requisits específics de l'aplicació, les limitacions pressupostàries i les característiques de rendiment desitjades. En aplicacions on la pèrdua d'inserció baixa, l'alta fiabilitat i l'amplada de banda ample són crítiques, els interruptors òptics poden ser l'opció preferida. D'altra banda, si la rendibilitat i la simplicitat són més importants, els interruptors mecànics podrien ser una millor opció.
3. Quins són els diferents tipus d'interruptors òptics
R: Els interruptors òptics, també anomenats interruptors optomecànics, són dispositius dissenyats per transmetre senyals i gestionar el flux de dades mitjançant la utilització de la llum. A diferència dels interruptors mecànics tradicionals que es basen en contactes físics i components metàl·lics, aquests interruptors utilitzen raigs de llum per a la detecció i la redirecció de senyals.
