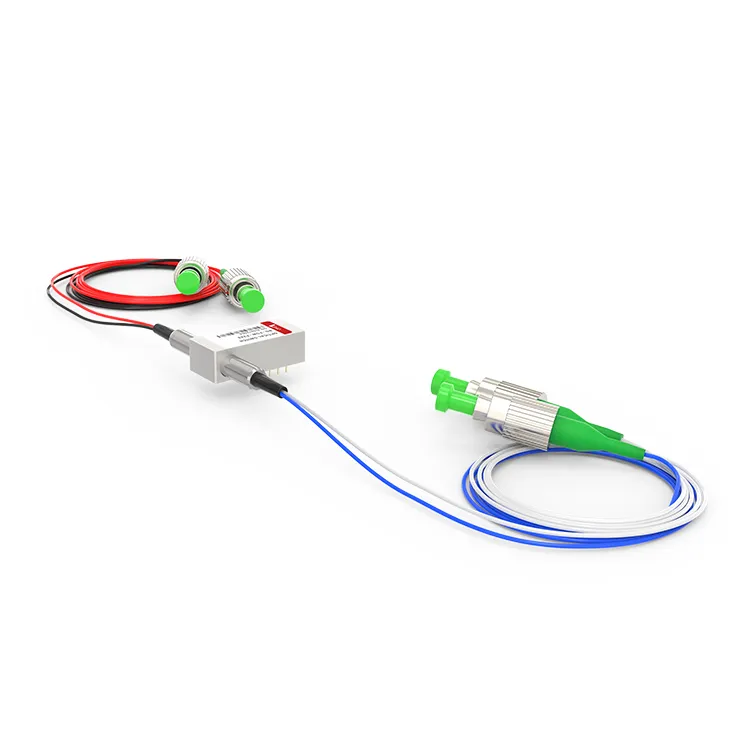

Interruptor òptic mecànic OPTO F2X2

Interruptor òptic mecànic OPTO F2X2
El commutador òptic mecànic F2X2 és un dispositiu de commutació òptic mecànic complet amb dos ports d'entrada i dos ports de sortida. Adopta l'estructura mecànica per realitzar la commutació d'encaminament del senyal òptic i canvia el senyal òptic d'un port d'entrada a un altre port de sortida mitjançant una operació mecànica.

Enviar la consulta

Descripció

Paràmetres tècnics

Detalls del producte

L'interruptor optomecànic F2X2 funciona dirigint o bloquejant el senyal òptic d'entrada per connectar el canal òptic a la fibra òptica de sortida. La versió de tancament manté la ruta òptica seleccionada fins i tot després d'eliminar el senyal de la unitat, mentre que la versió sense tancament es posa per defecte a la posició d'encesa o apagada quan es perd l'alimentació. El commutador òptic mecànic F2X2 compta amb una pèrdua d'inserció de menys d'1,0dB i un temps de resposta ràpid, que permet la commutació de senyals òptics a nivell de nanosegons, complint així les exigències de la transmissió d'alta velocitat.

Etiquetes populars: Interruptor òptic optomecànic f2x2, fabricants d'interruptors òptics optomecànics f2x2 de la Xina, proveïdors, fàbrica

Especificacions del producte

Longitud d'ona de funcionament	1240 ~ 1680 nm (SM)	Pèrdua d'inserció	Menor o igual a 1,0dB
Pèrdua dependent de la longitud d'ona	Menor o igual a 0,25 dB	Pèrdua depenent de la polarització	Menor o igual a 0,05 dB
Pèrdua depenent de la temperatura	Menor o igual a 0,20 dB	Pèrdua de retorn	SM Major o igual a 55 dB
Conversació creuada	SM Superior o igual a 70 dB	Canvia hora	Menys o igual a 8 ms
Repetibilitat	Menor o igual a ±0,02 dB	Durabilitat	Major o igual a 10⁷vegades
Tensió de funcionament	3 o 5V	Tipus de canvi	Sense enganxament/enganxament
Temperatura de funcionament	－20~＋70 graus	Temperatura d'emmagatzematge	－40~＋85 graus
Potència òptica	Menys o igual a 500 mW	Dimensió	27.0L×12,5W×8,4H mm

Configuracions de pins

Tipus	Ruta òptica	Accionament elèctric				Sensor d'estat
F2×2	Ruta òptica	Pin 1	Pin 5	Pin 6	Pin 10	Fixeu 2-3	Fixeu 3-4	Fixeu 7-8	Fixeu 8-9
Enganxament	P1-P4,P2-P3	--	--	GND	V＋	Tancar	Obert	Obert	Tancar
Enganxament	P1-P3,P2-P4	V＋	GND	--	--	Obert	Tancar	Tancar	Obert
Sense enganxament	P1-P4,P2-P3	--	--	--	--	Tancar	Obert	Obert	Tancar
Sense enganxament	P1-P3,P2-P4	V＋	--	--	GND	Obert	Tancar	Tancar	Obert

Dimensions mecàniques (unitat: mm)

Ruta òptica

Informació de comanda

RD-FSW

-F2X2-

-Longitud d'ona-

-Tipus de canvi-

-Tensió-

-Tipus de fibra-

-Paquet-

-Longitud de la fibra-

-Conector-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Especial＝0

Enganxament＝1

Sense tancament＝2

Enganxament MINI＝3

MINI sense tancament＝4

Especial＝0

3V=3

5V=5

Especial＝0

SM28=1

50/125=5

62.5/125=6

Especial＝0

Fibra nua=1

tub de 900um=3

Especial＝0

0.25m=1

0.5m=2

1.0m=3

Especial＝0

Cap=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC dúplex=8

Especial＝0

Preguntes freqüents

P: El commutador òptic mecànic F2X2 admet el control remot?

R: Sí, nombrosos interruptors optomecànics F2x2 ofereixen capacitats de control remot, que permeten operacions de commutació remota i control de l'estat mitjançant una interfície de control o comunicació.

P: Quina velocitat funciona el commutador optomecànic F2x2?

R: L'interruptor òptic mecànic F2X2 té un temps de resposta ràpid i és capaç de canviar camins òptics en nanosegons.
