Servei de commutació òptica mecànica de D-net
● Ajuda de compatibilitat:D-NET ofereix serveis de compatibilitat per garantir que els mòduls òptics siguin compatibles amb equips dels principals fabricants.
●Serveis personalitzats:D-NET ofereix opcions de personalització OEM per als seus productes. A petició, els clients poden tenir etiquetes de logotip de colors adaptades a les seves necessitats.
●Període de lliurament estàndard:3 dies
● Solucions d'enviament àmplies:D-NET col·labora amb empreses de missatgeria de gran reputació com SF, FedEx, DHL, UPS i altres per garantir serveis d'enviament fiables.
Característiques
● Pèrdua mínima durant la inserció
● Qualitat del senyal estable
● Canvi ràpid
● Cobertura de longitud d'ona àmplia
● Eficient energèticament
● Disseny durador i compacte
Aplicacions
● Proves i monitoratge de xarxes
● Redundància de la xarxa de fibra òptica
● Encaminament del senyal òptic

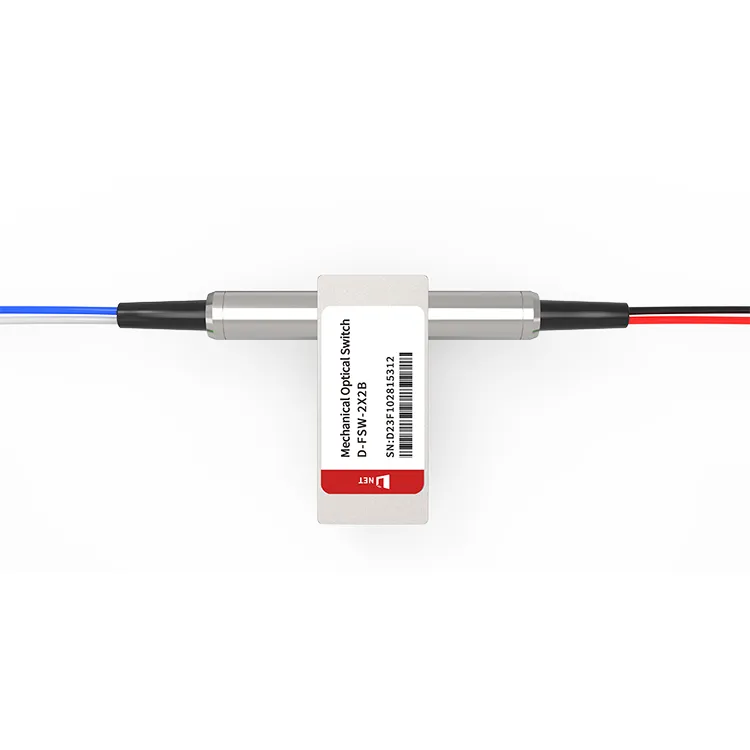

Etiquetes populars: Interruptor òptic mecànic 2X2 OPTO, fabricants, proveïdors, fàbrica de interruptors òptics mecànics 2X2 OPTO de la Xina
Especificacions
|
Longitud d'ona de funcionament |
1260 ~ 1620 nm (SM) 850 nm (MM) |
Pèrdua d'inserció |
Menor o igual a 1,0dB |
|
Pèrdua dependent de la longitud d'ona |
Menor o igual a 0,25 dB |
Pèrdua depenent de la polarització |
Menor o igual a 0,05 dB |
|
Pèrdua depenent de la temperatura |
Menor o igual a 0,20 dB |
Pèrdua de retorn |
SM Superior o igual a 50 dB MM Major o igual a 30 dB |
|
Conversació creuada |
SM Major o igual a 55 dB MM Superior o igual a 35 dB |
Canvia hora |
Menys o igual a 8 ms |
|
Repetibilitat |
Menor o igual a ±0,02 dB |
Durabilitat |
Major o igual a 107 vegades |
|
Tensió de funcionament |
3 o 5V |
Tipus de canvi |
Sense enganxament/enganxament |
|
Temperatura de funcionament |
－20~＋70 graus |
Temperatura d'emmagatzematge |
－40~＋85 graus |
|
Potència òptica |
Menys o igual a 500 mW |
Dimensió |
27.0L×12.0W×8,2H mm |
Configuracions de pins
|
Tipus |
Ruta òptica |
Accionament elèctric |
Sensor d'estat |
||||||
|
2×2B |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Fixeu 2-3 |
Fixeu 3-4 |
Fixeu 7-8 |
Fixeu 8-9 |
|
|
Enganxament |
P1-P3 |
-- |
-- |
GND |
V＋ |
Tancar |
Obert |
Obert |
Tancar |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Obert |
Tancar |
Tancar |
Obert |
|
|
Sense enganxament |
P1-P3 |
-- |
-- |
-- |
-- |
Tancar |
Obert |
Obert |
Tancar |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Obert |
Tancar |
Tancar |
Obert |
|
Dimensions mecàniques (unitat: mm)
Ruta òptica
Informació de comanda
|
FSW |
-2X2B- |
-Longitud d'ona- |
-Tipus de canvi- |
-Tensió- |
-Tipus de fibra- |
-Paquet- |
-Longitud de la fibra- |
-Conector- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Especial＝0 |
Enganxament＝1 Sense tancament＝2 Enganxament MINI＝3 MINI sense tancament＝4 Especial＝0 |
3V=3 5V=5 Especial＝0 |
SM28=1 50/125=5 62.5/125=6 Especial＝0 |
Fibra nua=1 tub de 900um=3 Especial＝0 |
0.25m=1 0.5m=2 1.0m=3 Especial＝0 |
Cap=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LC dúplex=8 Especial＝0 |
Preguntes freqüents
1. Què és l'interruptor de bypass òptic?
R: Un interruptor de bypass òptic, també conegut com a mòdul o unitat de bypass òptic, serveix com a dispositiu crucial dins de les xarxes òptiques. En cas d'avaria o tall d'alimentació, redirigeix el trànsit de xarxa per mantenir una connectivitat ininterrompuda. Aquest dispositiu incorpora un mecanisme de seguretat que evita automàticament qualsevol component de xarxa fallit.
2. Què és el bypass òptic?
R: En aplicacions de missió crítica on el temps d'activitat i la fiabilitat de la xarxa són primordials, la capacitat de bypass d'un commutador de bypass òptic és indispensable. En redirigir ràpidament el trànsit davant d'una fallada, minimitza les interrupcions del servei, protegeix contra la pèrdua de dades i garanteix la continuïtat dels serveis essencials.
3. Com funciona l'interruptor òptic mecànic
R: Un interruptor mecànic òptic utilitza fibres mòbils o miralls per redirigir els senyals de llum. Els mou físicament per establir o trencar connexions. En mode "bypass", connecta dos ports directament. En el mode "no bypass", redirigeix els senyals a un camí alternatiu, com una altra ruta de xarxa o dispositiu de diagnòstic.
