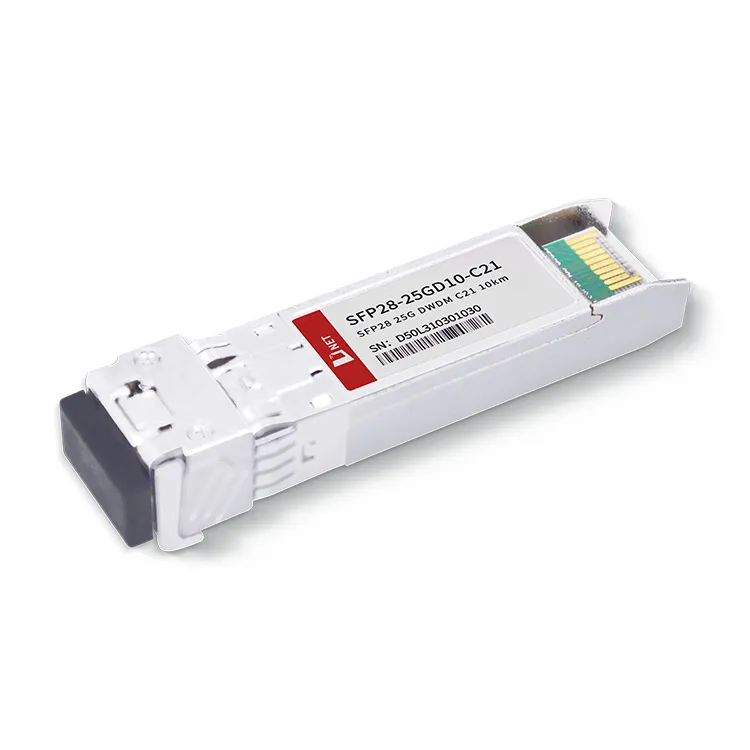

El mòdul transceptor C21 10KM DWDM 25G de D-net incorpora un subconjunt òptic altament integrat que inclou un làser DWDM EML, una unitat de control MCU i un preamplificador. El mòdul 25G SFP28 DWDM 10KM està dissenyat específicament per al seu ús amb fibra monomode i funciona a una longitud d'ona nominal dins de la xarxa ITU de 100 GHz, utilitzant una longitud d'ona DWDM de banda C. S'utilitza àmpliament en aplicacions 25G Ethernet i CPRI 10.

Etiquetes populars: Mòdul transceptor SFP28 DWDM C21 10KM, fabricants, proveïdors, fàbrica de mòduls transceptor SFP28 DWDM C21 10KM de la Xina

Paràmetre	Símbol	Min	Màx	Unitat
Tensió d'alimentació	Vcc	-0.5	4.5	V
Temperatura d'emmagatzematge	Ts	-40	+85	grau
Humitat de funcionament	-	5	85	%

Valoracions màximes absolutes

Paràmetre	Símbol	Min	Màx	Unitat
Tensió d'alimentació	Vcc	-0.5	4.5	V
Temperatura d'emmagatzematge	Ts	-40	+85	grau
Humitat de funcionament	-	5	85	%

Condicions de funcionament recomanades

Paràmetre	Símbol	Min	Típic	Màx	Unitat
Temperatura de la caixa de funcionament	Tc	0		+70	grau
Tensió d'alimentació	Vcc	3.135	3.30	3.465	V
Corrent d'alimentació	Icc			700	mA
Velocitat de dades			25.78		Gbps

Característiques òptiques i elèctriques

Paràmetre		Símbol		Min	Típic	Màx	Unitat	Notes
Emissor
Longitud d'ona central			λc	1528.77		1563.05	nm
Amplada espectral (-20dB)			Δλ			1	nm
Relació de supressió en mode lateral			SMSR	30	-		dB
Potència de sortida mitjana			P_fora	-1		+6	dBm	1
Ratio d'extinció			ER	6			dB
Diferencial de variació d'entrada de dades			V_EN	180		850	mV	2
Impedància diferencial d'entrada			Z_EN	90	100	110	Ω
TX desactivat	Desactivar			2.0		Vcc	V
TX desactivat	Activa			0		0.8	V
Falla TX	Culpa			2.0		Vcc	V
Falla TX	Normal			0		0.8	V
Receptor
Longitud d'ona central			λc	1510		1570	nm
Sensibilitat del receptor						-15	dBm	3
Sobrecàrrega del receptor				2			dBm	3
LOS De-Assert			LOS_D			-16	dBm
LOS Assert			LOS_A	-35			dBm
Histèresi LOS				0.5			dB
Diferencial de variació de sortida de dades			V_fora	300		900	mV	4
LOS			Alt	2.0		Vcc	V
LOS			Baixa			0.8	V

Notes:
1. La potència òptica es llança a SMF.
2. Entrada PECL, acoblada internament a CA i acabada.
3. Mesurat amb un patró de prova PRBS 231-1 @25,78 Gbps, BER inferior o igual a 5E-5.
4. Internament acoblat a CA.

Informació de comanda

Número de part	Descripció
SFP28-25GD10-C21	Mòdul transceptor C21 10KM DWDM de 25,78 Gbps de 25,78 Gbps, abast de 10 km per a SMF

PMF

1. Quines velocitats admet SFP28?

R: El transceptor òptic SFP 28 té una velocitat de transmissió de 25 Gbps, utilitzant un connector LC.

2. Què tan ràpid és 25GbE?

R: 25 GbE ofereix un camí més senzill cap a velocitats Ethernet de 50 Gbps, 100 Gbps i més. A mesura que la tecnologia 25G madura, els usuaris poden aconseguir un funcionament perfecte entre els components principals de la xarxa del centre de dades.
