Servei de mòduls transceptor òptic de D-net
● Ajuda de compatibilitat:D-NET ofereix serveis de compatibilitat per garantir que els mòduls òptics siguin compatibles amb equips dels principals fabricants.
● Serveis personalitzats:D-NET ofereix opcions de personalització OEM per als seus productes. A petició, els clients poden tenir etiquetes de logotip de colors adaptades a les seves necessitats.
● Període de lliurament estàndard:3 dies
● Solucions d'enviament àmplies:D-NET col·labora amb empreses de missatgeria de gran reputació com SF, FedEx, DHL, UPS i altres per garantir serveis d'enviament fiables.
Característiques
● Admet velocitats de bits de fins a 1,25 Gbps
● Compta amb una empremta SFP connectable en calent
● Equipat amb un làser CWDM DFB i un detector de fotos PIN, capaç de transmetre fins a 80 km en SMF
● Compleix amb les especificacions SFP MSA i SFF-8472, amb un receptacle LC dúplex
● Compatibilitat amb RoHS
● S'alimenta amb una única font d'alimentació de +3,3V
● Incorpora monitorització de diagnòstic digital en temps real
● Interval de temperatura de la caixa de funcionament:
-Estàndard: de 0 a +70 grau
- Industrial: grau -40 a +85
Aplicacions
● Sistemes òptics de 1,25 Gbps
● Gigabit Ethernet
● Canal de fibra de 1,063 Gbps
● Altres enllaços òptics
Detalls del producte
Els transceptors compleixen totalment l'acord multifont SFP i les funcions de diagnòstic digital especificades a SFF-8472. Consten de tres components principals: un transmissor làser CWDM DFB, un fotodíode PIN integrat amb un preamplificador de trans-impedància (TIA) i una unitat de control MCU. Tots els mòduls compleixen els estàndards de seguretat làser de classe I.
Etiquetes populars: SFP 1G 1000base CWDM 1270nm 80km, Xina SFP 1G 1000base CWDM 1270nm 80km fabricants, proveïdors, fàbrica
Valoracions màximes absolutes
|
Paràmetre |
Símbol |
Min |
Màx |
Unitat |
|
Tensió d'alimentació |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura d'emmagatzematge |
Ts |
-40 |
+85 |
grau |
|
Humitat de funcionament |
- |
5 |
85 |
% |
Condicions de funcionament recomanades
|
Paràmetre |
Símbol |
Min |
Típic |
Màx |
Unitat |
|
|
Temperatura de la caixa de funcionament |
Estàndard |
Tc |
0 |
+70 |
grau |
|
|
Estesa |
-20 |
+80 |
grau |
|||
|
Industrial |
-40 |
+85 |
grau |
|||
|
Tensió d'alimentació |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Corrent d'alimentació |
Icc |
300 |
mA |
|||
|
Velocitat de dades |
0.1 |
1.25 |
Gbps |
|||
Característiques òptiques i elèctriques
|
Paràmetre |
Símbol |
Min |
Típic |
Màx |
Unitat |
Notes |
||
|
Emissor |
||||||||
|
Longitud d'ona central |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Amplada espectral (-20dB) |
Δλ |
1 |
nm |
|||||
|
Relació de supressió en mode lateral |
SMSR |
30 |
- |
dB |
||||
|
Potència de sortida mitjana |
Pfora |
0 |
+4.0 |
dBm |
1 |
|||
|
Ratio d'extinció |
ER |
9.0 |
dB |
|||||
|
Diferencial de variació d'entrada de dades |
VEN |
180 |
1200 |
mV |
2 |
|||
|
Impedància diferencial d'entrada |
ZEN |
90 |
100 |
110 |
Ω |
|||
|
TX desactivat |
Desactivar |
2.0 |
Vcc |
V |
||||
|
Activa |
0 |
0.8 |
V |
|||||
|
Falla TX |
Culpa |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Receptor |
||||||||
|
Longitud d'ona central |
λc |
1270 |
1610 |
nm |
||||
|
Sensibilitat del receptor |
-26 |
dBm |
3 |
|||||
|
Sobrecàrrega del receptor |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS Assert |
LOSA |
-38 |
dBm |
|||||
|
Histèresi LOS |
0.5 |
4 |
dB |
|||||
|
Diferencial de variació de sortida de dades |
Vfora |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Alt |
2.0 |
Vcc |
V |
||||
|
Baixa |
0.8 |
V |
||||||
Notes
1. La potència òptica es llança a SMF.
2. Entrada PECL, acoblada internament a CA i acabada.
3. Mesurat amb un patró de prova PRBS 27-1 @1250 Mbps, BER inferior o igual a 1×10-12.
4. Internament acoblat a CA.
Informació de comanda
|
Número de part |
Descripció |
|

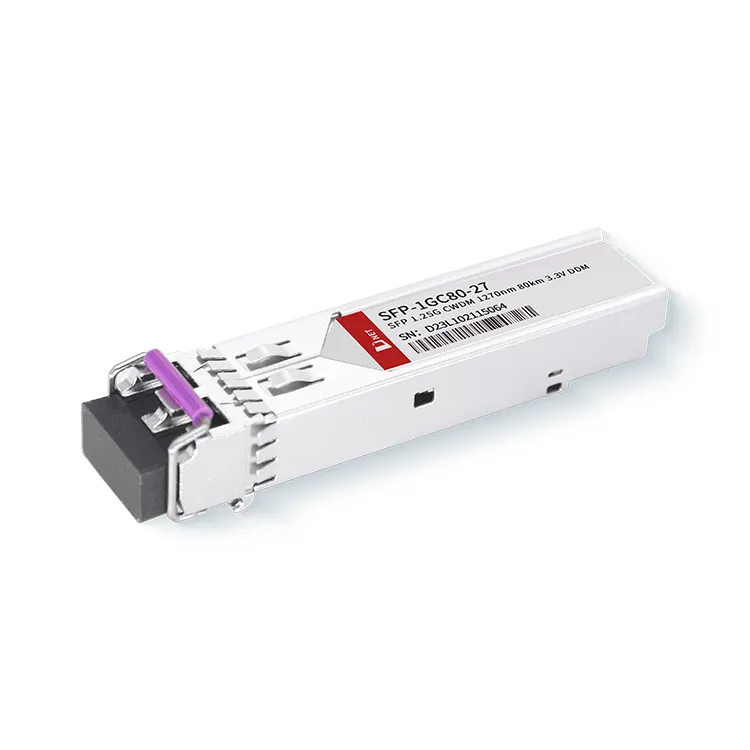

SFP-1GC80-27 |
Transceptor SFP CWDM de 1,25 Gbps, mode únic, abast de 80 km |
PMF
1. Què significa 1G SFP?
R: 1G SFP representa 1 Gigabit Small Form-Factor Pluggable, que admet una velocitat de transmissió de dades d'1 Gigabit per segon.
2. Com triar el transceptor SFP?
1.Compatibilitat: confirmeu que el mòdul SFP és adequat per utilitzar-lo amb el vostre maquinari de xarxa.
2.Taxa de dades: determineu la velocitat de dades necessària en funció de les vostres demandes específiques de xarxa.
3.Tipus de fibra: reflexioneu sobre si utilitzareu cables de fibra òptica monomode o multimode.
4.Distància: establiu l'abast entre els punts de transmissió i de recepció dins de la vostra xarxa.
5.Tipus de connector: verifiqueu el tipus de connector necessari per als vostres dispositius de xarxa.
