Detalls del producte

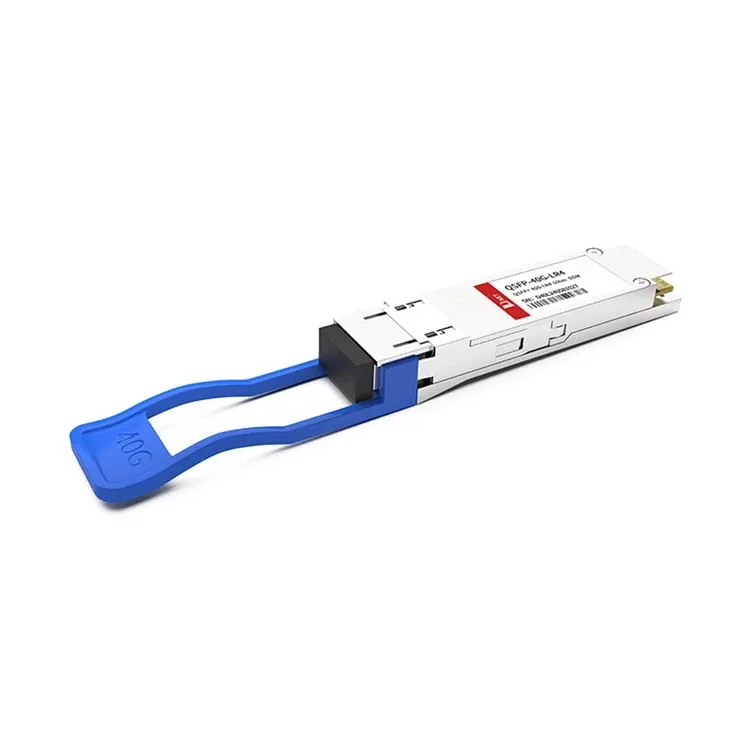

El QSFP-40G-LR4 de D-Net proporciona quatre canals de transmissió i recepció independents, cadascun amb una amplada de banda de 10 Gbps. El mòdul òptic 40G LR4 requereix multiplexació interna (MUX) o demultiplexació (DEMUX) del senyal òptic per facilitar la transmissió del senyal de quatre canals a través d'una fibra monomode.
Etiquetes populars: QSFP+ 40G LR4 10Mòdul transceptor KM, Xina QSFP+ 40G LR4 10Mòdul transceptor KM fabricants, proveïdors, fàbrica
Valoracions màximes absolutes
|
Paràmetre |
Símbol |
Min. |
Típic |
Màx. |
Unitat |
|
Temperatura d'emmagatzematge |
TS |
-40 |
+85 |
grau |
|
|
Tensió d'alimentació |
VCCT, R |
-0.5 |
4 |
V |
|
|
Humitat relativa |
RH |
0 |
85 |
% |
Entorn de funcionament recomanat
|
Paràmetre |
Símbol |
Min. |
Típic |
Màx. |
Unitat |
|
Temperatura de funcionament de la caixa |
TC |
0 |
+70 |
grau |
|
|
Tensió d'alimentació |
VCCT, R |
+3.13 |
3.3 |
+3.47 |
V |
|
Corrent de subministrament |
ICC |
900 |
mA |
||
|
Dissipació de potència |
PD |
3 |
W |
Característiques elèctriques
(TOP=0 a 70 graus, VCC=3,13 a 3,47 volts)
|
Paràmetre |
Símbol |
Min |
Tipus |
Màx |
Unitat |
Nota |
|
Velocitat de dades per canal |
- |
10.3125 |
11.2 |
Gbps |
||
|
Consum d'energia |
- |
2.5 |
3.5 |
W |
||
|
Corrent de subministrament |
Icc |
0.75 |
1 |
A |
||
|
Tensió d'E/S de control: alta |
VIH |
2 |
Vcc |
V |
||
|
Transmissor |
||||||
|
Tolerància de voltatge de sortida d'un sol extrem |
0.3 |
4 |
V |
1 |
||
|
Tolerància de voltatge en mode comú |
15 |
mV |
||||
|
Tensió diferencial d'entrada de transmissió |
VI |
150 |
1200 |
mV |
||
|
Jitter d'entrada depenent de les dades |
|
|
||||
|
Receptor |
||||||
|
Tolerància de voltatge de sortida d'un sol extrem |
0.3 |
4 |
V |
|||
|
Tensió diferencial de sortida Rx |
Vo |
370 |
600 |
950 |
mV |
|
|
Pujada i baixada de voltatge de sortida Rx |
Tr/Tf |
35 |
ps |
1 |
||
|
Jitter total |
TJ |
0.3 |
IU |
|||
Nota: 20-80%
Paràmetres òptics
({{0}} SUPERIOR a 70 graus, VCC=3,0 a 3,6 volts)
|
(TDP), cada carril |
||||||
|
TDP, cada carril |
TDP |
2.3 |
dB |
|||
|
Ratio d'extinció |
ER |
3.5 |
- |
- |
dB |
|
|
Definició de la màscara d'ulls del transmissor {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|||||
|
Tolerància a la pèrdua de retorn òptic |
- |
- |
20 |
dB | ||
|
Transmissor d'apagat mitjà de llançament, cada carril |
Poff |
-30 |
dBm |
|||
|
Soroll d'intensitat relativa |
Rin |
-128 |
dB/HZ |
1 |
||
|
Tolerància a la pèrdua de retorn òptic |
- |
- |
12 |
dB |
||
|
Receptor |
||||||
|
Llindar de dany |
THd |
5 |
dBm |
1 |
||
|
Potència mitjana a l'entrada del receptor, cada carril |
R |
-14 |
3 |
dBm |
||
|
Rebeu una freqüència de tall elèctrica superior de 3 dB, cada carril |
12.3 |
GHz |
||||
|
Precisió RSSI |
||||||
|
Reflectància del receptor |
||||||
|
Potència del receptor (OMA), cada carril |
- |
- |
3.5 |
dBm |
||
|
Rebeu una freqüència de tall elèctrica superior de 3 dB, cada carril |
12.3 |
GHz |
||||
|
LOS De-Assert |
PERDUT |
-15 |
dBm |
|||
|
LOS Assert |
LOSA |
-25 |
dBm |
|||
|
Histèresi LOS |
LOSH |
0.5 |
dB |
|||
Nota: Reflexió de 12 dB
|
Paràmetre |
Símbol |
Min |
Tipus |
Màx |
Unitat |
Ref. |
|
Transmissor |
||||||
|
Assignació de longitud d'ona |
L0 |
1264.5 |
1271 |
1277.5 |
nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
nm |
||
|
L3 |
1324.5 |
1331 |
1337.5 |
nm |
||
|
Relació de supressió en mode lateral |
SMSR |
30 |
- |
- |
dB |
|
|
Potència total de llançament mitjana |
PT |
- |
- |
4 |
dBm |
|
|
Potència de llançament mitjana, cada carril |
-6 |
- |
1 |
dBm |
||
|
Diferència de potència de llançament entre dos carrils qualsevol (OMA) |
- |
4 |
dB |
|||
|
Amplitud de modulació òptica, cada carril |
OMA |
-5 |
+2 |
dBm |
||
|
Potència de llançament a OMA menys el transmissor i la penalització de dispersió |
-5 |
- |
dBm |
|||
Informació de comanda
|
Número de part |
Descripció |
|
QSFP-40G-LR4 |
Transceptor QSFP+ de 40 Gb/s a 10 km connectable en calent, connector LC dúplex, mode únic |
PMF
1. Què és 40GBASE-LR4?
El 40G-LR4 compleix l'estàndard IEEE 802.3ba 40GBASE-LR4, utilitzant un connector dúplex LC i pot transmetre a una llarga distància de fins a 10 km a través d'una fibra òptica monomode.
2. Quina és la gamma de QSFP LR4?
D-net 40G-LR4 té quatre canals CWDM, les longituds d'ona centrals dels 4 canals CWDM són 1271, 1291, 1311 i 1331 nm com a membres de la quadrícula de longitud d'ona CWDM definida a ITU-T G694.2.
3. Quina diferència hi ha entre 40GBASE-SR4 i 40GBASE LR4?
El 40G-SR 4 s'utilitza per a la transmissió a curta distància, mentre que el 40G-LR4 s'utilitza en aplicacions multimode, per a la transmissió de dades a llarga distància.
