Descripció

Paràmetres tècnics

Característiques

● Velocitat de dades operatives de fins a 25,78 Gbps
● Distància de transmissió de fins a 10 km
● Fotodíode Pin d'alta sensibilitat i TIA
● Connector dúplex LC
● Connector de 20 pins connectable en calent
● Baix consum d'energia<1 W
● Ampli rang de temperatures de funcionament de -20 a 70 graus
● Font d'alimentació única de +3,3V±5%.
● Compleix amb SFF-8472
● Totalment compatible amb RoHS

Detalls del producte

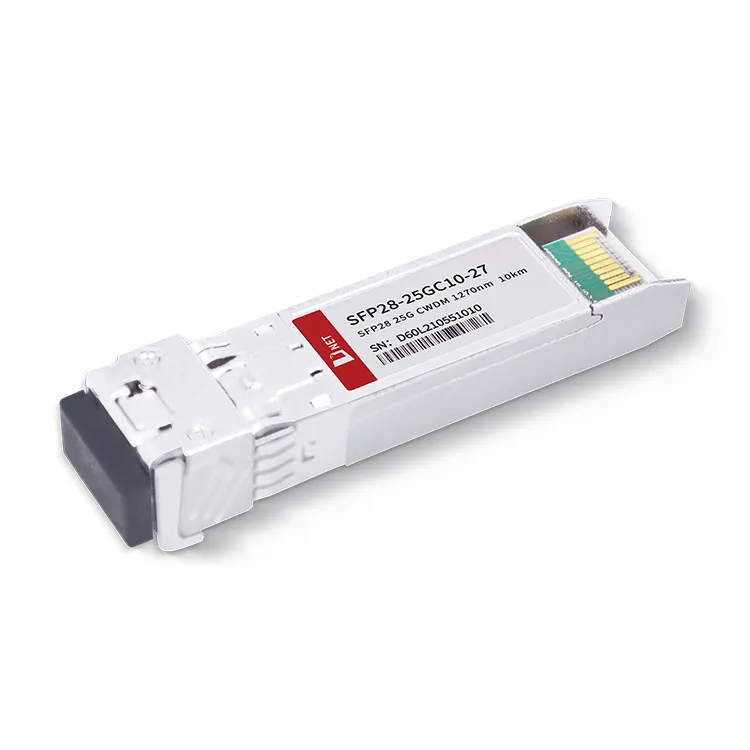

El mòdul 25G CWDM 1270nm 10KM de D-net utilitza un làser CWDM DML i un receptor PIN. Tant el seu canal de recepció com de transmissió incorporen un circuit CDR integrat capaç de suportar una velocitat màxima de fins a 25,78 Gbps. El transceptor òptic de color 25G 1270nm 10KM està dissenyat per conservar els recursos de fibra, reduint així de manera efectiva els costos operatius globals dels proveïdors de serveis. El mòdul 25G 1270nm 10KM compleix els estàndards SFF-8472 i RoHS. El mòdul transceptor 25G SFP28 CWDM 10KM troba una àmplia aplicació en la interconnectivitat del centre de dades, xarxes de transmissió òptica d'operadors de comunicacions, xarxes de backhaul d'estació base sense fils i escenaris Ethernet empresarials.

Etiquetes populars: Mòdul transceptor SFP28 CWDM 1270nm, fabricants de mòduls transceptor SFP28 CWDM 1270nm de la Xina, proveïdors, fàbrica

Valoracions màximes absolutes

Paràmetre	Símbol	Unitat	Min	Màx
Interval de temperatura d'emmagatzematge	Ts	^oC	-40	85
Humitat relativa	RH	%	0	95
Tensió màxima d'alimentació	Vcc3	V	-0.5	4.0

Condicions de funcionament recomanades

Paràmetre	Símbol	Unitat	Min	Tipus	Màx
Interval de temperatura de la caixa de funcionament	Tc	^oC	-20		70
Tensió d'alimentació	Vcc	V	3.14	3.3	3.46
Velocitat de bits	BR	Gb/s		25.78
Relació d'error de bits	BER				5*10^-5
Longitud màxima de l'enllaç admesa	L	Km			10

Definició de ports elèctrics

Paràmetre	Símbol	Unitat	Min	Tipus	Màx	Nota
Tensió d'alimentació	V_CC	V	3.14	3.3	3.46
Consum d'energia	P	Mw			1000
Transmissor
Impedància diferencial d'entrada	R_EN	Ω		100
Swing d'entrada de dades d'un sol extrem	V_EN	mVp-p	90		450
Tensió de desactivació de transmissió	V_DIS	V	2		V_CCHOST
Tensió d'habilitació de transmissió	V_CA	V	V_EE		V_EE+0.8
Tensió d'afirmació d'error de transmissió	V_FA	V	2		V_CCHOST
Tensió de desactivació de falla de transmissió	V_FDA	V	V_EE		V_EE+0.4
Receptor
Swing de sortida de dades d'un sol extrem	V_OD	mVp-p	200		450
Falla LOS	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Característiques òptiques

(Tc=0 a 70 oC i Vcc{= 3,14 a 3,46 V)

Paràmetre	Símbol	Unitat	Min	Tipus	Màx	Nota
Longitud d'ona nominal	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Deriva de la longitud d'ona	Δλ	Nm	-6.5		+6.5
Potència de sortida mitjana	Pav	Dbm	-3		2
Amplada espectral (-20dB)	s	Nm			1
Ratio d'extinció	ER	Db	3.5
Relació de supressió del mode lateral	SMSR	Db	30
Potència mitjana de llançament del transmissor OFF	POFF	Dbm			-30
Soroll d'intensitat relativa	RIN	dB/Hz			-128
Longitud d'ona central	λC	nm	1260		1620
Sensibilitat del receptor (OMA)	RSENSE	Dbm			-11.3	1
Sobrecàrrega del receptor (OMA)	Pmàx	Dbm	2.2
Pèrdua de retorn òptic		Db			-26
LOS Assert	LOSA	Dbm	-30
LOS Desafirmar LOS	PERDUT	Dbm			-17
Histèresi LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 i BER millor que o igual a 5E-5;

Informació de comanda

Número de part	Descripció
SFP28-25GC10-27	Transceptor òptic LC 25G CWDM 1270nm 10KM

Preguntes freqüents

1. Què és un port 25G SFP28?

R: El port SFP28 de D-NET és per a ports de velocitat 25G de mida similar al port SFP+ de 10G.

2. SFP28 és una Ethernet?

R: Ethernet SFP28 és per a clients que estan desplegant 25GbE, mòdul SFP28, basat en la forma de paquet de SFP+, admet l'estàndard Ethernet 25G. La compatibilitat enrere amb 10 GbE proporciona un camí de migració natural per als clients que necessiten més amplada de banda.
