Descripció

Paràmetres tècnics

Aplicacions

● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● Canal de fibra 10G
● OTN OTU2e

Detalls del producte

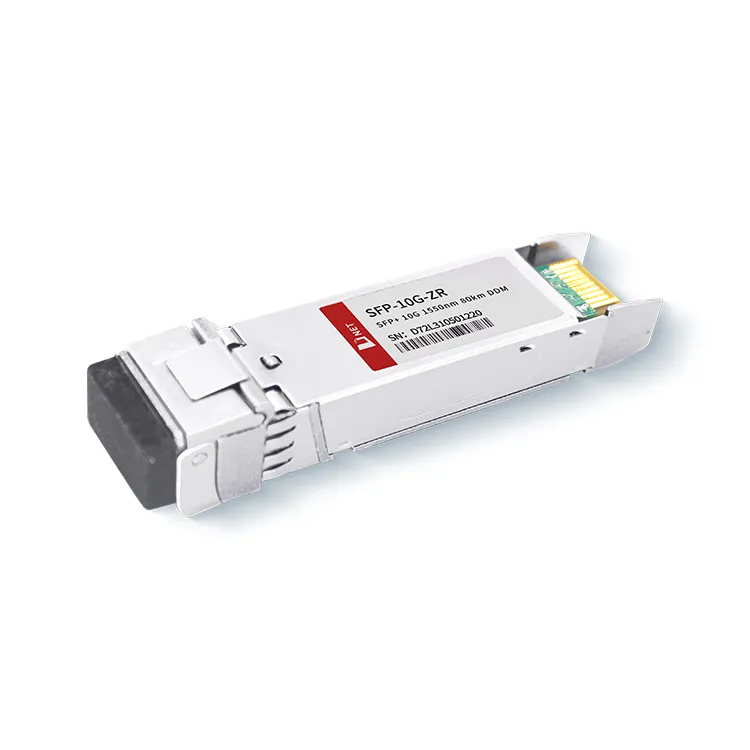

El mòdul transceptor 10G SFP+ ZR 80KM de D-NET converteix un flux de dades elèctriques en sèrie de 10 Gb/s en un senyal de sortida òptic de 10 Gb/s i viceversa, convertint un senyal d'entrada òptic de 10 Gb/s en dades elèctriques en sèrie de 10 Gb/s. corrent. El mòdul s'adhereix al factor de forma SFP totalment compatible, oferint una connexió en calent, facilitant actualitzacions fàcils dels ports òptics i garantint baixes emissions d'interferències electromagnètiques (EMI).

Etiquetes populars: Mòdul transceptor SFP+10G ZR 1550nm 80km, Xina SFP+10G ZR 1550nm 80km mòdul transceptor fabricants, proveïdors, fàbrica

Valoracions màximes absolutes

Paràmetre		Símbol	Min.	Típic	Màx.	Unitat
Temperatura d'emmagatzematge		T_S	-40		+85	grau
Temperatura de funcionament del cas	Comercial	T_A	0		70	grau
Temperatura de funcionament del cas	Industrial	T_A
Tensió màxima d'alimentació		Vcc	-0.5		4	V
Humitat relativa		RH	0		85	%

Característiques elèctriques

(TOP=0 a 70 graus, VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Tensió d'alimentació	Vcc	3.135		3.465	V
Corrent de subministrament	Icc			500	Ma
Consum d'energia	P			1.8	W
Secció de transmissors
Impedància diferencial d'entrada	R_en		100		Ω	1
Tolerància de voltatge de CC d'un sol extrem d'entrada de Tx (Ref VeeT)	V	-0.3		4	V
Oscil·lació de tensió d'entrada diferencial	Vin, pp	180		700	Mv	2
Tensió de desactivació de transmissió	V_D	2		Vcc	V	3
Tensió d'habilitació de transmissió	V_CA	Vee		Vee+0.8	V
Secció de receptors
Tolerància de voltatge de sortida d'un sol extrem	V	-0.3		4	V
Tensió diferencial de sortida Rx	Vo	300		850	Mv
Temps de pujada i baixada de la sortida Rx	Tr/Tf	30			PS	4
Falla LOS	V_{LA culpa}	2		Vcc_AMFITRIÓ	V	5
LOS Normal	V_{Norma LOS}	Vee		Vee+0.8	V	5

Paràmetres òptics

(TOP=0 a 70 graus, VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Secció de transmissors
Longitud d'ona central	λt	1530	1550	1565	Nm
amplada espectral	△λ			0.3	Nm
Potència òptica mitjana	Pavg	0		+5	Dbm	1
Potència òptica OMA	Poma	-2.1			Dbm
Apagat del làser	Poff			-30	Dbm
Ratio d'extinció	ER	8.2			Db
Pena per dispersió del transmissor	TDP			3.0	Db	2
Soroll d'intensitat relativa	Rin			-128	dB/Hz	3
Tolerància a la pèrdua de retorn òptic		21			Db
Secció de receptors
Longitud d'ona central	λr	1260		1600	Nm
Sensibilitat del receptor	Sen			-23	Dbm	4
Sensibilitat estressada (OMA)	Sen_SANT			-21	Dbm	4
Los Assert	LOS_A	-34		-	Dbm
Los Postres	LOS_D			-24	Dbm
Los histèresis	LOS_H	0.5			Db
Sobrecàrrega	ds	-7			dBm	5
Reflectància del receptor	Rrx			-26	dB

Nota
1. Reflexió de 12 dB.
2. Les xifres de potència mitjana només són informatives, segons IEEE802.3ae.
3. La figura TWDP requereix que la placa amfitrió sigui compatible amb SFF-8431. El TWDP es calcula utilitzant el codi Matlab proporcionat a la clàusula 68.6.6.2 de IEEE802.3ae.

Informació de comanda

Número de part	Descripció
SFP-10G-ZR	Mòdul transceptor 10G SFP+ ZR 80KM, connectable en calent, LC dúplex, +3.3V, 1550nm EML&APD, mode únic

Preguntes freqüents

1. Quin és l'abast de 10G ZR?
R: Per al 10G 80KM 1550nm la potència de sortida òptica i la longitud d'ona (1550nm) es verifiquen en analitzadors d'espectre òptic. L'abast màxim de 80 km sobre el cable de fibra monomode SMF real (no simulat).

2. Quina diferència hi ha entre SFP ER i ZR?
R: SFP-10G-ER aconsegueix una distància de transmissió de fins a 40 km a través d'una fibra òptica monomode. L'SFP-10G-ZR té una longitud d'ona de 1550 nm, admet una distància de transmissió de fins a 80 km en una fibra monomode estàndard i s'utilitza àmpliament en 10GBASE-ZR / ZW Ethernet i canal de fibra 10G.

3. Quin és el rang de potència de transmissió òptica per a 10G ZR SFP?
R: La potència de transmissió òptica màxima del mòdul 10G 8{0KM 1550nm de D-NET és de 4,0 dBm i un mínim de 0 dBm.
