Descripció

Paràmetres tècnics

Característiques

● Paquet SFP connectable en calent
● Connector LC dúplex
● ITU Grid de 10 GHz, banda C
● Font d'alimentació: +3.3V
● Carcassa metàl·lica, per reduir les interferències electromagnètiques
● Consum d'energia<1.5W
● Interval de temperatura: 0~ 70 graus

Detalls del producte

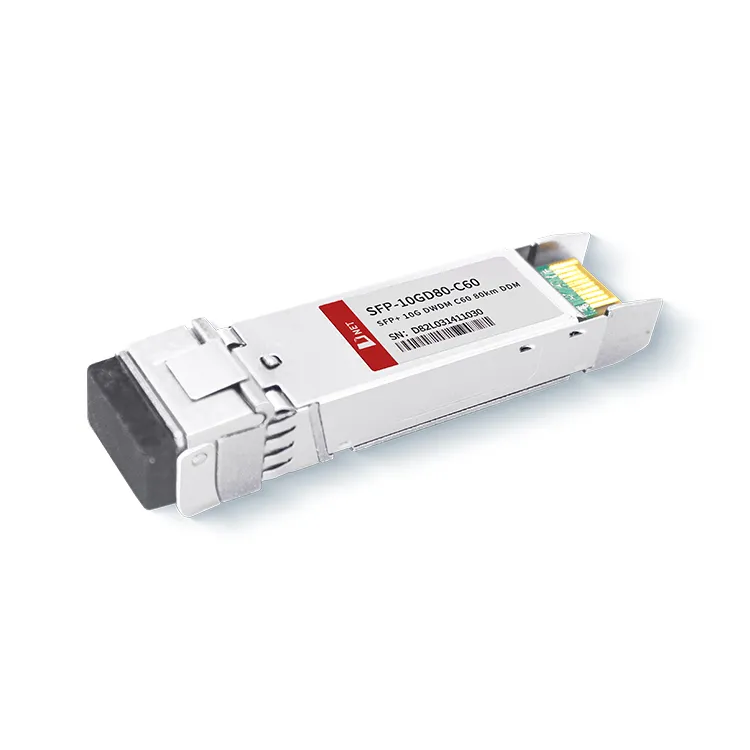

El transceptor òptic 10G DWDM 80KM C60 de D-net admet taxes de bits que van des de 9,95 a 11,3 Gb/s. Mitjançant la utilització de la tecnologia DWDM, aquest transceptor permet la transmissió simultània de múltiples longituds d'ona sobre una sola fibra òptica, millorant així la capacitat de la xarxa i optimitzant l'ús de l'ample de banda. La designació C60 significa que el mòdul funciona dins del rang de longitud d'ona de la banda C. Els transceptors SFP+ DWDM 80KM C60 s'utilitzen habitualment a 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel i xarxes DWDM.

Etiquetes populars: SFP+10G DWDM C60 80km, Xina SFP+10G DWDM C60 80km fabricants, proveïdors, fàbrica

Valoracions màximes absolutes

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat
Temperatura d'emmagatzematge	T_S	-40		+85	grau
Temperatura de funcionament del cas	T_A	0		70	grau
Tensió màxima d'alimentació	Vcc	-0.5		4	V
Humitat relativa	RH	0		85	%

Característiques elèctriques

(TOP=0 a 70grau , VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Tensió d'alimentació	Vcc	3.135		3.465	V
Corrent de subministrament	Icc			450	mA
Consum d'energia	P			1.5	W
Secció de transmissors
Impedància diferencial d'entrada	R_en		100		Ω	1
Tolerància de voltatge de CC d'un sol extrem d'entrada de Tx (Ref VeeT)	V	-0.3		4	V
Oscil·lació de tensió d'entrada diferencial	Vin, pp	180		700	mV	2
Tensió de desactivació de transmissió	V_D	2		Vcc	V	3
Tensió d'habilitació de transmissió	V_EN	Vee		Vee+0.8	V
Secció de receptors
Tolerància de voltatge de sortida d'un sol extrem	V	-0.3		4	V
Tensió diferencial de sortida Rx	Vo	300		850	mV
Temps de pujada i baixada de la sortida Rx	Tr/Tf	30			ps	4
Falla LOS	V_{LA culpa}	2		Vcc_AMFITRIÓ	V	5
LOS Normal	V_{Norma LOS}	Vee		Vee+0.8	V	5

Paràmetres òptics

(TOP=0 a 70grau , VCC=3,135 a 3,465 volts)

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Nota
Secció de transmissors
Longitud d'ona òptica-Fi de vida	λ	X-100	X	X+100	pm
Longitud d'ona òptica-inici de la vida	λ	X-25	X	X+25	pm
Potència òptica mitjana	Pavg	0		+5	dBm	1
Apagat del làser	Poff			-30	dBm
Ratio d'extinció	ER	8.2			dB
Pena per dispersió del transmissor	TDP			3.0	dB	2
Soroll d'intensitat relativa	Rin			-128	dB/Hz	3
Tolerància a la pèrdua de retorn òptic		20			dB
Secció de receptors
Longitud d'ona central	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Los Postres	LOS_D			-24	dBm
Los histèresis	LOS_H	0.5			dB
Sobrecàrrega	ds	-7			dBm	5
Reflectància del receptor	Rrx			-12	dB

Informació de comanda

Número de part	Descripció
SFP-10GD80-C60	Transceptor 10G DWDM 80KM C60 connectable en calent, LC dúplex, +3,3V, 100GHz, DWDM EML&APD, mode únic

Preguntes freqüents

1. Què és DWDM SFP?
R: El mòdul òptic DWDM SFP pertany a una mena de mòdul òptic WDM. El transceptor SFP+ DWDM 80KM C60 adopta la tecnologia DWDM, que utilitza diferents longituds d'ona per reutilitzar múltiples senyals òptics en una fibra òptica per transmetre dades.

2. Quin SFP requereix per a una connexió de llarga distància?
R: Els SFP estàndard de mode únic poden transmetre fins a 10 km, mentre que els SFP de mode únic estès, fins a 80 km. Per a distàncies més curtes i una opció més barata, els SFP multimode són una gran solució. Un SFP multimode estàndard pot transmetre fins a 500 m, mentre que un SFP multimode estès, fins a 2 km.
