Producte destacat

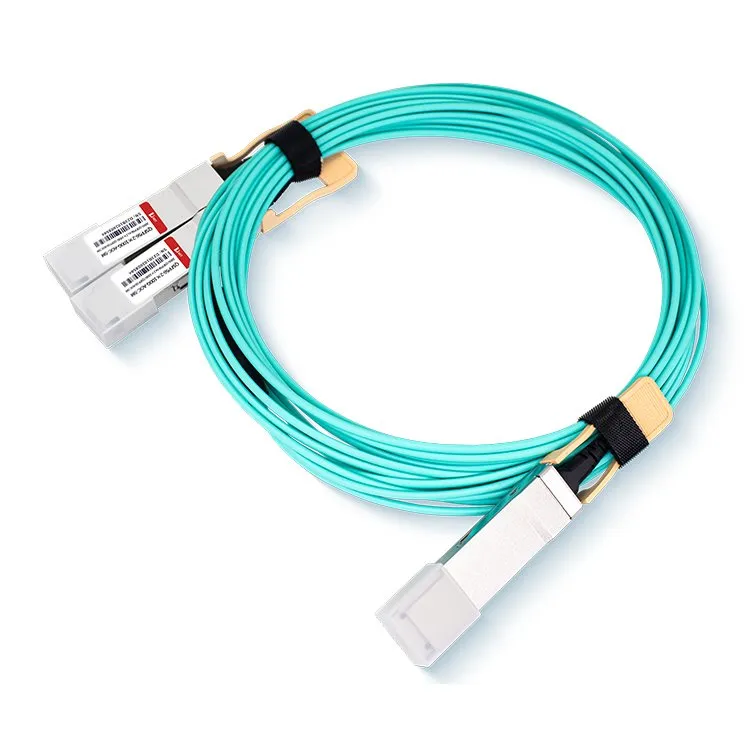

● Cable òptic actiu amb ruptura de QSFP56 200G a dos QSFP28 100G
● Velocitat de dades de fins a 53,125 Gbps per canal Modulació PAM4
● Matriu VCSEL de 850 nm i matriu PD integrats
● Funció DDM implementada
● Enchufable en calent
● Baixa dissipació de potència,<4W on 200G end, <3W on 100G end
● Interval de temperatura de la caixa operativa comercial: 0 graus a 70 graus
● Compleix amb ROHS2.0
Aplicacions
● Centres de dades i xarxes en núvol
● Sistemes InfiniBand HDR 200G
Etiquetes populars: Cable QSFP56 200G a 2X100G AOC, fabricants, proveïdors, fàbrica de cables QSFP de Xina56 200G a 2X100G AOC
Valoracions màximes absolutes
|
Producte |
Mòdul ció |
Protocol |
Taxa nominal |
Especificacions |
|||||
|
Agregat (Gbps) |
Elèctric Carrils (Gbaud) |
ppm |
Alta Velocitat Elèctric |
Pre-FEC BER màxim |
Enllaç |
||||
|
200G final |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 per InfiniBand HDR; 2.4E-4 per a 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Per 100 g final |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Paràmetre |
Símbol |
Unitat |
Min |
Màx |
|
|
Temperatura de funcionament del cas |
A dalt |
grau |
0 |
70 |
|
|
Interval de temperatura d'emmagatzematge |
Ts |
grau |
-40 |
85 |
|
|
Humitat relativa |
RH |
% |
0 |
85 |
|
|
Tensió d'alimentació |
Vcc |
V |
-0.5 |
3.6 |
|
Condicions de funcionament recomanades
|
Paràmetre |
Símbol |
Unitat |
Min |
Tipus |
Màx |
|
|
Temperatura de la caixa de funcionament Interval |
Tca |
Oc |
0 |
/ |
70 |
|
|
Tensió d'alimentació |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definició de ports elèctrics
|
Paràmetre |
Símbol |
Unitat |
Min |
Tipus |
Màx |
Notes |
|
Tensió d'alimentació |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Consum d'energia |
PC |
W |
4 |
200G final |
||
|
3 |
100G final |
|||||
|
Transmissor |
||||||
|
Impedància diferencial d'entrada |
RIN |
Ω |
80 |
100 |
120 |
|
|
Swing d'entrada de dades d'un sol extrem |
VIN |
mVp-p |
90 |
500 |
||
|
Tensió de desactivació de transmissió |
VDIS |
V |
2 |
VCCHOST |
||
|
Tensió d'habilitació de transmissió |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Tensió d'afirmació d'error de transmissió |
VFA |
V |
2 |
VCCHOST |
||
|
Tensió de desactivació de falla de transmissió |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Receptor |
||||||
|
Swing de sortida de dades d'un sol extrem |
VOD |
mVp-p |
200 |
500 |
||
|
Falla LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Desajust de terminació diferencial |
% |
10 |
||||
|
Comunicació IIC |
||||||
|
Freqüència de rellotge IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
estirament del rellotge |
- |
nosaltres |
/ |
/ |
500 |
|
Mapa de memòria del mòdul
Compatible amb CMIS rev 4.0/ SFF8636
Informació de comanda
|
Número de part |
Descripció |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC xxM |
Preguntes freqüents
1. Què és el cable òptic actiu?
R: Un cable òptic actiu (AOC) és un cable de transmissió de dades d'alta velocitat que integra tecnologia de fibra òptica amb components elèctrics per permetre la transferència de senyals de dades a llargues distàncies. S'utilitza amb freqüència en aplicacions com centres de dades, informàtica d'alt rendiment i sistemes de xarxes.
2. Quina diferència hi ha entre cables actius i passius?
R: En resum, mentre que els cables actius i passius serveixen per transmetre senyals, els cables actius incorporen components electrònics integrats per gestionar i millorar activament el senyal, mentre que els cables passius es basen únicament en les propietats inherents del material conductor per a la transmissió del senyal. .
3. Quina és la longitud màxima del cable òptic actiu?
R: La longitud màxima d'un cable òptic actiu pot variar en funció de factors com ara la qualitat del cable, la velocitat de dades i la tecnologia específica utilitzada. Tanmateix, els cables òptics actius tenen el potencial d'assolir distàncies de transmissió significativament més llargues en comparació amb els cables passius. En alguns casos, els cables òptics actius poden assolir distàncies de transmissió de fins a diversos centenars de metres o fins i tot de quilòmetres, depenent de la tecnologia i l'aplicació. És important tenir en compte que la longitud màxima específica dependrà de les especificacions del producte proporcionades pel fabricant del cable òptic actiu.
