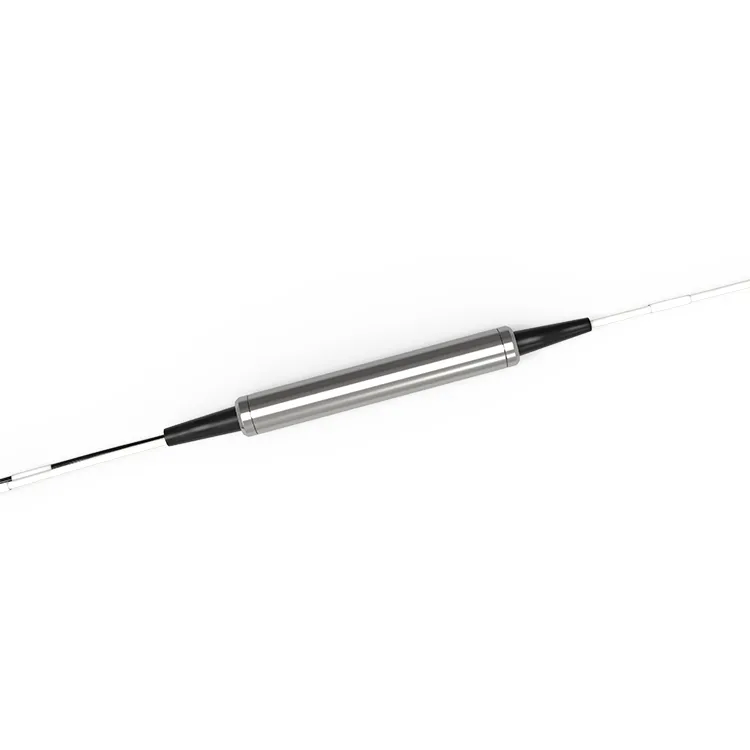

Filtre FWDM TX1550 RX1310 1490 Component passiu

El FWDM és un component crucial en els sistemes de comunicació òptica com ara la fibra fins a la llar (FTTH) i les xarxes de telecomunicacions. Permet una transmissió eficient de dades a distàncies més llargues amb una degradació mínima del senyal. El senyal TX a 1550 nm s'utilitza habitualment per a comunicacions de fibra òptica de llarg recorregut a causa de la seva menor taxa d'atenuació en comparació amb longituds d'ona més curtes. Els senyals RX a 1310 nm i 1490 nm, d'altra banda, s'utilitzen habitualment en xarxes òptiques passives (PON) per a la transmissió de curt i mitjà recorregut.

Enviar la consulta

Descripció

Paràmetres tècnics

Descripció del producte

El component passiu del filtre FWDM TX1550 RX1310 1490 és un component de comunicació òptica altament eficient i fiable dissenyat per separar i combinar longituds d'ona amb diferents nivells de potència. Mitjançant l'aplicació de la tecnologia de divisió òptica, divideix els senyals en diferents longituds d'ona per a la transmissió, millorant així l'eficiència de la comunicació i assegurant una transmissió de dades més estable. Això augmenta significativament el rendiment global del sistema de comunicació òptica. Troba un ús extensiu en amplificadors òptics i aplicacions CATV.

Etiquetes populars: Fwdm filter tx1550 rx1310 1490 component passiu, Xina fwdm filter tx1550 rx1310 1490 fabricants de components passius, proveïdors, fàbrica

Especificacions del producte

Longitud d'ona	TX1550 RX1310/1490nm	Tecnologia	TFF (filtre de pel·lícula fina)
Passband	1540 ~ 1650 nm	Reflexió	1260~1360&1480~1500
Onda de banda de pas	Menor o igual a 0,30 dB	IL @ Passband	Menor o igual a 0,60 dB
Onda de banda de reflexió	Menor o igual a 0,20 dB	IL @ Reflexió	Menor o igual a 0,40 dB
Aïllament de la transmissió (canal adj)	Superior o igual a 30 dB	Aïllament de la transmissió (canal no ajustat)	Superior o igual a 50 dB
Aïllament de la reflexió	Superior o igual a 15 dB	Pèrdua dependent de la polarització	Menor o igual a 0,1 dB
Dispersió en mode de polarització	Menor o igual a 0,2ps	Estabilitat tèrmica	Menor o igual a 0,005N
Directivitat	Superior o igual a 50 dB	Pèrdua de retorn	Superior o igual a 45 dB
Tractament de la potència òptica	Menys o igual a 500 mW	Temperatura	Funcionament de -40 a 85 graus Emmagatzematge -40 a 85 graus
Tipus de fibra	SMF-28e	Dimensió del paquet	Acer ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Nota.
1) Totes les especificacions es basen en els dispositius sense connectors i es garanteixen sobre longitud d'ona, polarització i temperatura.
2) Els valors PMD i de dispersió cromàtica estan garantits pel disseny.
3) Les especificacions estan subjectes a canvis sense previ avís.

Informació de comanda

FW	- Paquet	-Tipus de connector	U/A	-55	-Tipus de fibra	- Longitud de la fibra
	S: Acer	0: cap connector	U: UPC	55: 1550 nm	9: 0,9 mm de fibra	005: 0.5+/-0.1m
	B: CAPSA ABS	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Altres	2: SC			30:2,0 mm	altres
		3: FC			Altres
		4: Altres

Preguntes freqüents

P: Què significa FWDM TX 1550nm RX 1310 / 1490nm?

R: Aquest dispositiu FWDM pot rebre un senyal de 1310nm o 1490nm i transmetre simultàniament un senyal de 1550nm. El propòsit és transmetre múltiples senyals en una sola fibra.

P: Quines taxes de transferència de dades admet FWDM TX 1550nm RX 1310 / 1490nm?

R: El dispositiu admet diferents velocitats de transmissió de dades, com ara 1 Gbps, 10 Gbps, 40 Gbps i 100 Gbps, etc.

P: Quin és el paper de FWDM TX 1550nm RX 1310 / 1490nm?

R: El dispositiu pot separar el senyal de 1310nm o 1490nm del senyal de 1550nm per tal de reduir la interferència entre senyals i millorar la qualitat del senyal durant la transmissió.
