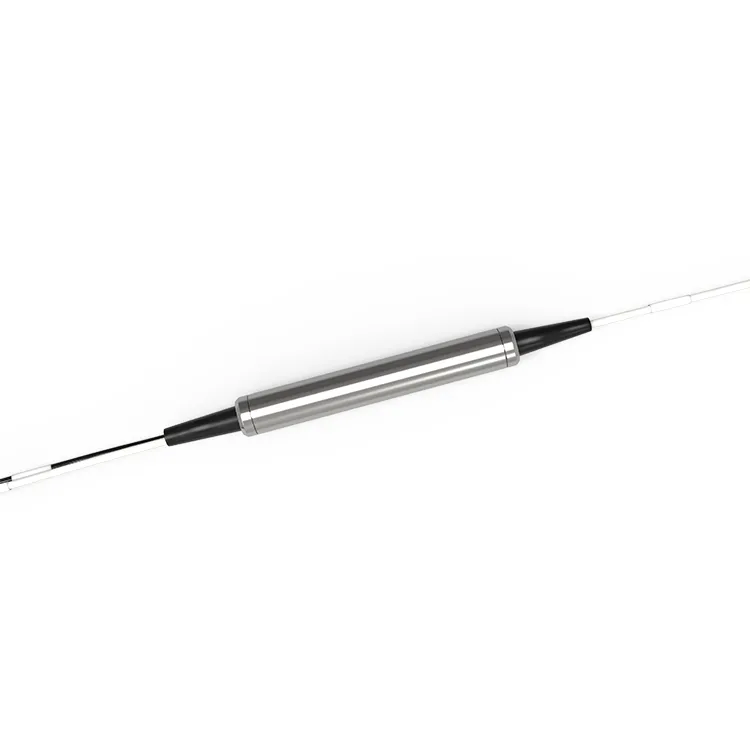

Descripció del producte
El component passiu CWDM ITU de filtre CWDM de 3 ports adopta un embalatge compacte, de mida petita i és adequat per a la instal·lació i la integració en un espai limitat. Té les característiques de baixa pèrdua d'inserció, alt aïllament del canal, baixa pèrdua relacionada amb la polarització i bona selectivitat de longitud d'ona. L'estàndard ITU CWDM defineix un conjunt fix de canals de longitud d'ona, normalment en el rang de 1270-1610nm, que poden seleccionar longituds d'ona específiques per a la multiplexació i la demultiplexació òptica. Pot proporcionar una transmissió i una gestió eficaços del senyal òptic en aplicacions de transmissió òptica i xarxes òptiques.
Etiquetes populars: Component passiu del filtre cwdm de 3 ports cwdm itu, fabricants, proveïdors, fàbrica de components passius del filtre cwdm de 3 ports de la Xina
Especificacions del producte
|
Longitud d'ona |
1270nm~1610nm (ITU) |
Espaiament de canals |
Quadrícules ITU de 20 nm |
|
Passband |
Superior o igual a +/-7,5 dB |
Tecnologia |
TFF (filtre de pel·lícula fina) |
|
Onda de banda de pas |
Menor o igual a 0,30 dB |
IL @ Passband |
Menor o igual a 0,60 dB |
|
Onda de banda de reflexió |
Menor o igual a 0,20 dB |
IL @ Reflexió |
Menor o igual a 0,40 dB |
|
Aïllament de la transmissió (canal adj) |
Superior o igual a 30 dB |
Aïllament de la transmissió (canal no ajustat) |
Superior o igual a 50 dB |
|
Aïllament de la reflexió |
Superior o igual a 15 dB |
Pèrdua dependent de la polarització |
Menor o igual a 0,1 dB |
|
Dispersió en mode de polarització |
Menor o igual a 0,2ps |
Estabilitat tèrmica |
Menor o igual a 0,005N |
|
Directivitat |
Superior o igual a 50 dB |
Pèrdua de retorn |
Superior o igual a 45 dB |
|
Tractament de la potència òptica |
Menys o igual a 500 mW |
Temperatura |
Funcionament de -40 a 85 graus Emmagatzematge -40 a 85 graus |
|
Tipus de fibra |
SMF-28e |
Dimensió del paquet |
5.5 x 34 |
Nota.
1) Totes les especificacions es basen en els dispositius sense connectors i es garanteixen sobre longitud d'ona, polarització i temperatura.
2) Els valors PMD i de dispersió cromàtica estan garantits pel disseny.
3) Les especificacions estan subjectes a canvis sense previ avís.
Informació de comanda
|
RD-C |
- Paquet |
-Tipus de connector |
U/A |
-Pla de canals |
-Tipus de fibra |
- Longitud de la fibra |
|
|
S: Acer |
0: cap connector |
U: UPC |
27: 1270 |
25: fibra de 250um |
005: 0.5+/-0.1m |
|
|
G: vidre |
1: LC |
A: APC |
29: 1290 |
90: fibra de 900um |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
altres |
||
|
|
3: FC |
altres |
|
|
||
|
|
4: Altres |
|
|
|
|
Exemple:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0,5M Fibra d'acer.
