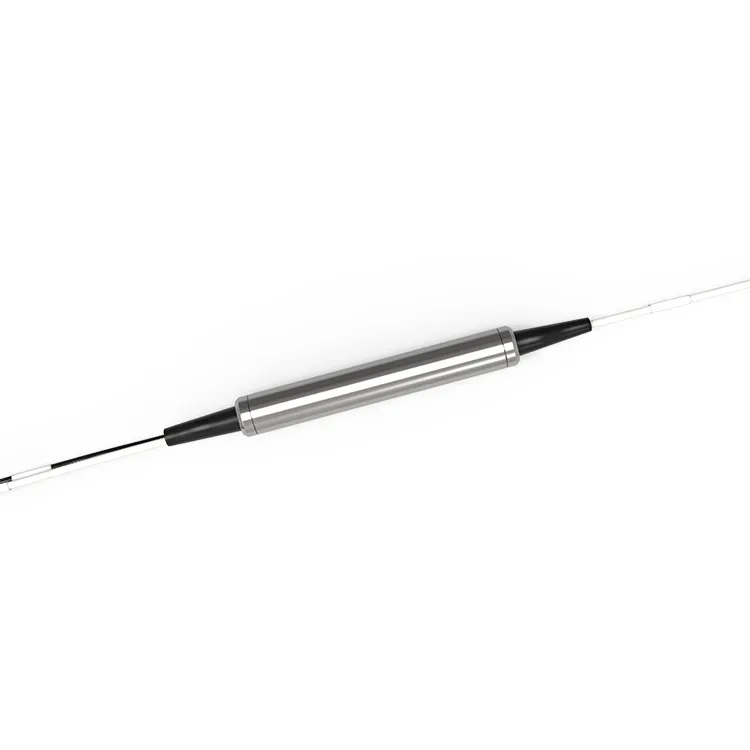

Filtre OTDR 1625nm Component FWDM

Component OTDR FWDM 1625 de D-NET, utilitzant la tecnologia TFF (filtre de pel·lícula fina), baixa pèrdua d'inserció, amb una fiabilitat i estabilitat excel·lents. Els filtres OTDR 1625 són adequats per al sistema de monitorització de la línia de cable de fibra òptica, OTDR.

Enviar la consulta

Descripció

Paràmetres tècnics

Descripció del producte

OTDR (Optical Time Domain Reflectometer) és una tecnologia que s'utilitza per detectar la reflexió del senyal i la pèrdua en els enllaços de comunicació de fibra òptica. El FWDM OTDR 1625nm és un component de filtre utilitzat per filtrar senyals òptics de longitud d'ona no de 1625nm, adequat per a la tecnologia FWDM, que és una tecnologia que pot transmetre senyals òptics de longitud d'ona múltiples en una sola fibra. Mitjançant l'ús del component OTDR FWDM 1625, podem filtrar senyals d'altres longituds d'ona durant les proves i centrar-nos només en els senyals de la longitud d'ona objectiu, millorant la precisió i la precisió de la mesura.

Aplicacions

● Amplificadors òptics
● CATV
● OTDR

Etiquetes populars: Filtre OTDR 1625nm FWDM Component, Xina OTDR Filter 1625nm FWDM Component fabricants, proveïdors, fàbrica

Especificacions del producte

Longitud d'ona	TX1625 RX1310/1490/1550nm	Tecnologia	TFF (filtre de pel·lícula fina)
Passband	1600 ~ 1670 nm	Reflexió	1260~1580
Onda de banda de pas	Menor o igual a 0,30 dB	IL @ Passband	Menor o igual a 0,60 dB
Onda de banda de reflexió	Menor o igual a 0,20 dB	IL @ Reflexió	Menor o igual a 0,40 dB
Aïllament de la transmissió (canal adj)	Superior o igual a 30 dB	Aïllament de la transmissió (canal no ajustat)	Superior o igual a 50 dB
Aïllament de la reflexió	Superior o igual a 15 dB	Pèrdua dependent de la polarització	Menor o igual a 0,1 dB
Dispersió en mode de polarització	Menor o igual a 0,2ps	Estabilitat tèrmica	Menor o igual a 0,005N
Directivitat	Superior o igual a 50 dB	Pèrdua de retorn	Superior o igual a 45 dB
Tractament de la potència òptica	Menys o igual a 500 mW	Temperatura	Funcionament de -40 a 85 graus Emmagatzematge -40 a 85 graus
Tipus de fibra	SMF-28e	Dimensió del paquet	Acer ∮5,5 x L34mm ABS 902010nm

Nota.
1) Totes les especificacions es basen en els dispositius sense connectors i es garanteixen sobre longitud d'ona, polarització i temperatura.
2) Els valors PMD i de dispersió cromàtica estan garantits pel disseny.
3) Les especificacions estan subjectes a canvis sense previ avís

Informació de comanda

FW	- Paquet	-Tipus de connector	U/A	-1625	-Tipus de fibra	- Longitud de la fibra
	S: Acer	0: cap connector	U: UPC		9: 0,9 mm de fibra	005: 0.5+/-0.1m
	B: CAPSA ABS	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Altres	2: SC			30:2,0 mm	altres
		3: FC			Altres
		4: Altres

Preguntes freqüents

P: Quina és la funció d'un FWDM OTDR 1625nm?

R: La funció d'un filtre OTDR 1625 és permetre la transmissió de múltiples senyals òptics a través d'un sol cable de fibra òptica, augmentant així l'eficiència i la velocitat de transmissió de dades en una xarxa.

P: Què és un OTDR i com funciona?

R: Un OTDR (Optical Time Domain Reflectometer) és un dispositiu que utilitza polsos òptics per mesurar la longitud, l'atenuació i les característiques de pèrdua d'un cable de fibra òptica. Envia un pols làser de gran potència a la fibra i després mesura la llum reflectida per determinar l'estat del cable.
