Descripció

Paràmetres tècnics

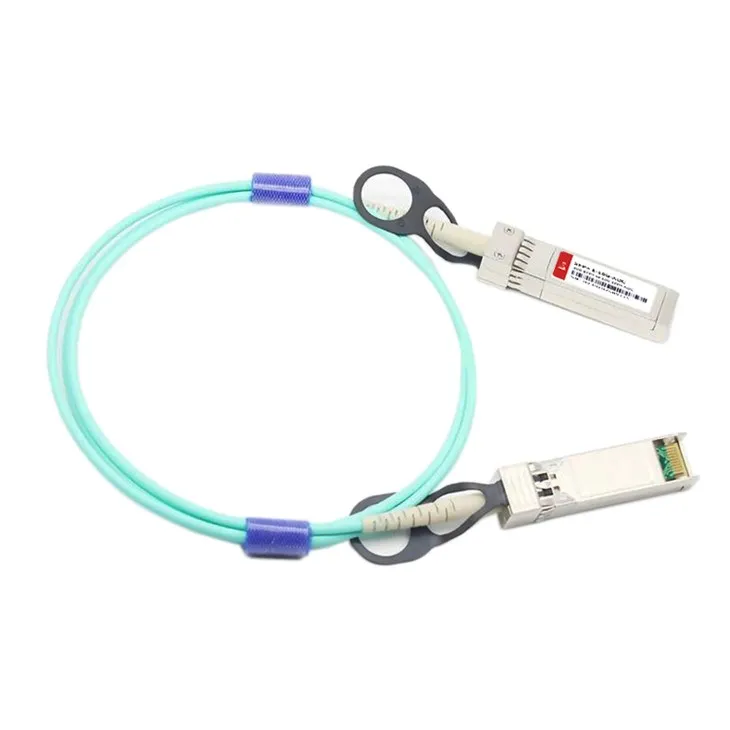

Servei de cable òptic actiu de D-Net`S

● Ajuda de compatibilitat:D-NET ofereix serveis de compatibilitat per garantir que els mòduls òptics siguin compatibles amb equips dels principals fabricants.
● Serveis personalitzats:D-NET ofereix opcions de personalització OEM per als seus productes. A petició, els clients poden tenir etiquetes de logotip de colors adaptades a les seves necessitats.
● Període de lliurament estàndard:3 dies
● Solucions d'enviament àmplies:D-NET col·labora amb empreses de missatgeria de gran reputació com SF, FedEx, DHL, UPS i altres per garantir serveis d'enviament fiables.

Característiques

● Interfície elèctrica compatible amb SFF-8431

● Làser VCSEL de 850 nm i fotodetector PIN

● Longitud màxima de l'enllaç de 150 m a OM2 MMF i 300 m a OM3 MMF

● Les funcions de diagnòstic digital estan disponibles mitjançant la interfície I2C

● Compatibilitat amb RoHS

● Enchufable en calent

Descripció dels productes

● 10 Gigcabit Ethernet

● InfiniBand QDR, SDR, DDR

● Servidors, commutadors, emmagatzematge i adaptadors de targetes host

Dibuix d'esquema

Paràmetre	Valor	Unitats
Diàmetre	3	mm
Radi de curvatura mínim	30	mm
Tolerància de longitud	Longitud < 1 m: +5 /-0	cm
	1 m Menor o igual a la longitud Menor o igual a 4,5 m: +15 / -0	cm
	5 m Menor o igual a la longitud Menor o igual a 14,5 m: +30 / -0	cm
	Longitud Superior o igual a 15.0 m +2% / -0	m
Color del cable	Aqua (OM3); Taronja (OM2)

Esquema de cablejat

Descripcions del pin:

Pin	Símbol	Nom/Descripció	Notes
1	VEET	Terra del transmissor del mòdul	1
2	TX_FALLA	Error del transmissor del mòdul	2
3	TX_DESACTIVA	Desactivació del transmissor; Desactiva la sortida làser del transmissor	3
4	SDA	2-Línia de dades de la interfície sèrie de cable (MOD-DEF2)
5	SCL	2-Rellotge de la interfície sèrie de cable (MOD-DEF1)
6	MOD_ABS	Mòdul absent, connectat a V_EET o V_EER al mòdul	2
7	RS0	Tarifa Seleccioneu 0, opcionalment controla el receptor del mòdul SFP+
8	RX_PERDA	Indicació de pèrdua de senyal del receptor (en FC designat com a Rx_LOS i a Ethernet designada com a NO detecció de senyal)	2
9	RS1	Rate Select 1, controla opcionalment el mòdul SFP+ transmissor
10	V_EER	Mòdul receptor de terra	1
11	V_EER	Mòdul receptor de terra	1
12	RD-	Sortida de dades invertida del receptor
13	RD+	Sortida de dades no invertida del receptor
14	V_EER	Mòdul receptor de terra	1
15	V_CCR	Mòdul Receptor Alimentació 3,3 V
16	V_CCT	Mòdul Transmissor Alimentació 3,3 V
17	V_EET	Terra del transmissor del mòdul	1
18	TD+	Entrada de dades no invertida del transmissor
19	TD-	Entrada de dades invertida del transmissor
20	V_EET	Terra del transmissor del mòdul	1

Condicions de funcionament recomanades

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Notes
Temperatura de la caixa de funcionament	T_C	0	-	+70	grau
Tensió d'alimentació	Vcc	3.14	3.3	3.47	V
Corrent d'alimentació	Icc	-	-	150	mA
Dissipació de potència	Pd	-	-	0.6	W
Velocitat de bits	BR	-	10.3125	-	Gbps
Radi de flexió de la fibra	Rb	3	-	-	cm

Característiques elèctriques

Paràmetre			Símbol		Min.	Tipus.	Màx.	Unitats		Notes
Transmissor
Swing d'entrada de dades diferencials			Vin, PP		200	-	1600		mV_PP
Impedància diferencial d'entrada			ZIN		90	100	110		Ω
Tx_error	Funcionament normal		VOL		0	-	0.8		V
	Falla del transmissor		VOH		2.0	-	VCC		V
Tx_Desactiva	Funcionament normal		VIL		0	-	0.8		V
	Desactivació del làser		VIH		2.0	-	V_CC+0.3		V
Receptor
Sortida de data diferencial				Vout	370	-	1600	mV
Impedància diferencial de sortida				Z_D	90	100	110	Ω
Rx_LOS		Funcionament normal		VOL	0	-	0.8	V
		Perdre el senyal		VoH	2.0	-	VCC	V

Característiques òptiques

Paràmetre	Símbol	Unitat	Min	Tipus	Màx	Notes
Característiques del transmissor òptic
Velocitat de dades	DR	Gbps	9.953	10.3125	11.3
Interval de longitud d'ona central	λc	nm	820	850	880
Apagat del làser	Poff	dBm	-	-	-45
Inicieu Optical Power	P0	dBm	-6.0			1
Ratio d'extinció	ER	dB	3	-	-
(rms) Amplada espectral (RMS)	RMS	nm	-		0.45
Característiques del receptor òptic
Velocitat de dades	DR	Gbps	9.953	10.3125	11.3
Taxa d'error de bits	BER	dBm	-	-	E-12	2
Entrada de sobrecàrrega òptica Poder	PIN	dBm	2.4	-	-	2
Interval de longitud d'ona central	λc	nm	820	-	880
Sensibilitat del receptor en Potència mitjana	Sen	dBm	-	-	-9.9	3
Los Assert	LosA	dBm	-26	-	-
Los De-Assert	LosD	dBm	-	-	-12
Los histèresis	LosH	dB	0.5	-	-

Absoluta Màxim Valoracions

Paràmetre	Símbol	Min.	Típic	Màx.	Unitat	Notes
Tensió d'alimentació	Vcc₃	-0.5	-	+3.6	V
Temperatura d'emmagatzematge	T_s	-40	-	+85	grau
Humitat de funcionament	RH	+5	-	+85	%	1
Llindar de dany al receptor	P Rdmg	+3.4	-	-	dBm

Preguntes freqüents

1. Quin tipus de cable de fibra òptica s'utilitza a l'AOC 10G SFP+?
A: El 10G SFP+ AOC normalment utilitza fibra multimode (MMF), específicament OM3 o OM4, per proporcionar un gran ample de banda i una baixa atenuació a distàncies curtes.

2. Es pot utilitzar el 10G SFP+ AOC en aplicacions exteriors?
A: Generalment, el 10G SFP+ AOC està dissenyat per a ús en interiors a causa de la seva sensibilitat als factors ambientals com la temperatura, la humitat i l'exposició als raigs UV. Els cables òptics amb classificació exterior serien més adequats per a aplicacions a l'aire lliure.

3. El 10G SFP+ AOC admet el monitoratge de diagnòstic digital (DDM) mitjançant una EEPROM?
A: Sí, molts AOC 10G SFP+ admeten DDM, que permet la supervisió en temps real de paràmetres com la potència òptica, la temperatura i la tensió, mitjançant una EEPROM incrustada al mòdul transceptor.
