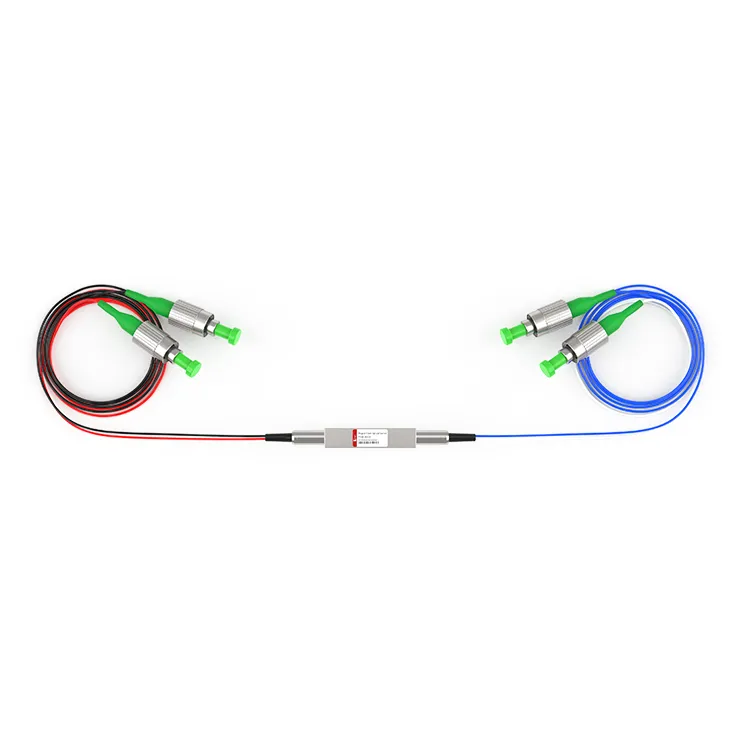

Interruptor magneto-òptic M2x2

Interruptor magnetoòptic M2x2
L'interruptor magnetoòptic M2X2 té una configuració no mecànica i s'activa mitjançant senyals de control elèctric. L'interruptor té una pèrdua d'inserció baixa i menys d'1,2 dB, cosa que garanteix la qualitat de transmissió i l'estabilitat del senyal òptic i millora el rendiment del sistema de comunicació òptica.

Enviar la consulta

Descripció

Paràmetres tècnics

Detalls del producte

L'interruptor magnetoòptic s'utilitza àmpliament en equips aeroespacials, sistemes de monitorització i detecció de sistemes, amb un mode de tancament extremadament estable i una alta fiabilitat. D-NET és una fàbrica especialitzada en la investigació i desenvolupament, producció i venda d'equips i dispositius de comunicació de fibra òptica, que poden proporcionar serveis OEM, i els interruptors magneto-òptics poden suportar una producció personalitzada.

Etiquetes populars: Interruptor magneto-òptic m2x2, fabricants, proveïdors, fàbrica d'interruptors magneto-òptics de la Xina m2x2

Especificacions de rendiment

Paràmetres	Unitat	Especificacions
Interval de longituds d'ona	Nm	1520 ~ 1580
Prova de longitud d'ona	Nm	1550
Pèrdua d'inserció^{1, 2}	Db	Menor o igual a 1,2
TDL	Db	Menor o igual a 0,30
PDL	Db	Menor o igual a 0.20
Pèrdua de retorn	Db	Major o igual a 50
Conversació	Db	Bidireccional Major o igual a 20
Conversació	Db	Unidireccional Major o igual a 35
Repetibilitat	Db	Menor o igual a ±0,01
Hora de canvi	nosaltres	Menor o igual a 100
Durada del pols	nosaltres	Major o igual a 200
Durabilitat	Cicles	Major o igual a 10 mil milions
Tipus de canvi	NA	Enganxament
Corrent de funcionament	Ma	Menor o igual a 200
Potència òptica màxima	Mw	Menor o igual a 500
Temperatura de funcionament	grau	-5 ~ +70
Temperatura del magatzem	grau	-40 ~ +85
Dimensió	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Nota
1. Prova a temperatura ambient i SOP.
2. Excloent els connectors, 0,2 dB per a connectors d'un parell.

Dimensions mecàniques (unitat: mm)

Accionament elèctric

Diagrama funcional

demanar informació

FSW-M2x2-□-□-□-□-□-□-□

- □

Tipus de canvi

Tipus de fibra

Voltatge

Longitud d'ona

TubTipus

Fibra Llargada

Connector

B: Bidireccional

U: Unidireccional

SM: SM, 9/125

X: Altres

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Altres

250 : 250 um

900 : 900 um

X: Altres

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Altres

OO: Cap

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Altres

Preguntes freqüents

P: Quina diferència hi ha entre l'interruptor magnetoòptic M2X2 i altres interruptors òptics?

R: L'interruptor magnetoòptic utilitza un camp magnètic per ajustar la commutació del camí òptic i té un principi de funcionament i un rendiment diferents d'altres tipus d'interruptor òptic, com ara un interruptor mecànic o un interruptor electro-òptic.

P: L'interruptor magnetoòptic M2X2 admet el funcionament multimode?

R: Els interruptors magnetoòptics 2X2 solen admetre un funcionament multimode, adequats per a diferents modes de requisits de transmissió de fibra, els interruptors magnetoòptics D-NET poden suportar la personalització.
