Descripció

Paràmetres tècnics

Característiques del producte

●Complint amb QSFP-DD MSA
● Disseny de 4 carrils CWDM MUX/DEMUX
●100G Lambda MSA 400G-FR4 conforme a les especificacions
●Consum d'energia màxima 10W
●Transmissió de fins a 2 km en fibra monomode (SMF) amb FEC
●Font d'alimentació única de +3,3V

●Conector LC dúplex
●Queixa RoHS

Aplicacions

●Ethernet 400G BASE-FR4
●Interconnexió del centre de dades

●Interconnexió InfiniBand
● Xarxes d'empresa

Etiquetes populars: Transceptor òptic 400g qsfp-dd fr4 2km, Xina 400g qsfp-dd fr4 2km transceptor òptic fabricants, proveïdors, fàbrica

Valoracions màximes absolutes

Paràmetre	Símbol	Min	Màx	Unitats
Temperatura d'emmagatzematge Rang	Tsrg	-40	+85	grau
Tensió d'alimentació	Vcc	0	4	V
Relatiu Humitat	RH	10% a 90% sense condensació

Condicions de funcionament recomanades

Paràmetre	Símbol	Min	Màx	Unitats
Temperatura d'emmagatzematge Rang	Tsrg	-40	+85	grau
Tensió d'alimentació	Vcc	0	4	V
Relatiu Humitat	RH	10% a 90% sense condensació

Especificacions òptiques del transmissor

Transmissor Paràmetre	Lane	Min		Típic		Màx		Unitats
Potència mitjana de llançament per carril		-3.3				3.5		dBm
Potència total de llançament mitjana						9.3		dBm
Modulació òptica Dutter Amplitud (OMA exterior), cada carril		-0.3				3.7		dBm
Diferència de potència de llançament entre qualsevol dos carrils (OMA exterior)						4			dB
Potència mitjana de llançament per carril @TX apagat						-20			dBm
Llançament de potència a l'exterior OMA menys TDECQ, cada carril per a ER superior o igual a 4,5 dB per ER<4.5dB	-1.7 -1.6			dBm
Transmissor i tancament d'ulls de dispersió per PAM4, cada carril					3.4		dB
Ratio d'extinció			3.5				dB
Soroll d'intensitat relativa (OMA)					-136		dB/Hz
Ració de supressió de mode lateral (SMSR)			30				dB
Tolerància a la pèrdua de retorn òptic					17.1		dB
Reflectància del transmissor					-26		dB
Precisió del control de la potència de sortida del transmissor			-3		3		dB
TDECQ-10*log10(Ceq), cada carril					3.4		dB
Temps de transició del transmissor					17		ps

Especificacions elèctriques d'alta velocitat

Paràmetre	Min	Típic	Màx	Unitats Notes
Característiques de sortida elèctrica del receptor a les TP4
Velocitat de senyalització per carril		26.5625		GBd
Sortida de mode comú de CA tensió (RMS)			17.5	mV
Tensió de sortida diferencial de pic a pic			900	mV
ESMW (simetria ocular). amplada de la màscara)		0.265		IU
Pròxim Alçada dels ulls, diferencial	70			mV
ESMW (simetria ocular). amplada de la màscara)		0.2		IU
Extrem llunyà Alçada dels ulls, diferencial	30			mV
Relació ISl del precursor de l'extrem llunyà	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4registre 10 (f/14)			dB	8-19 GHz
Comú al mode diferencial	22-20(f/25.78)			dB	0.01-12.89GHz
Comú al mode diferencial	15-6registre 10 (f/25.78)			dB	12.89-19 GHz
Desajust de terminació diferencial			10	%
Temps de transició (min, 20% a 80%)	9.5			ps
Tensió de mode comú de CC	-350		2850	mV
Emissor elèctric característica d'entradas al TP1
Velocitat de senyalització, per carril		26.5625		GBd
Tolerància diferencial de tensió d'entrada pk-pk	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4registre 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6registre 10 (f/25.78)			dB	12.89-19 GHz
Desajust de terminació diferencial			10	%
Mòdul de prova d'entrada tensada	Per Secció 120E.3.4.1 IEEE802.3bs
Interval de tolerància de tensió d'un sol extrem	-0.4		3.3	V
Tensió de mode comú	-350		2850	mV

Informació de comanda

Número de part	Descripció

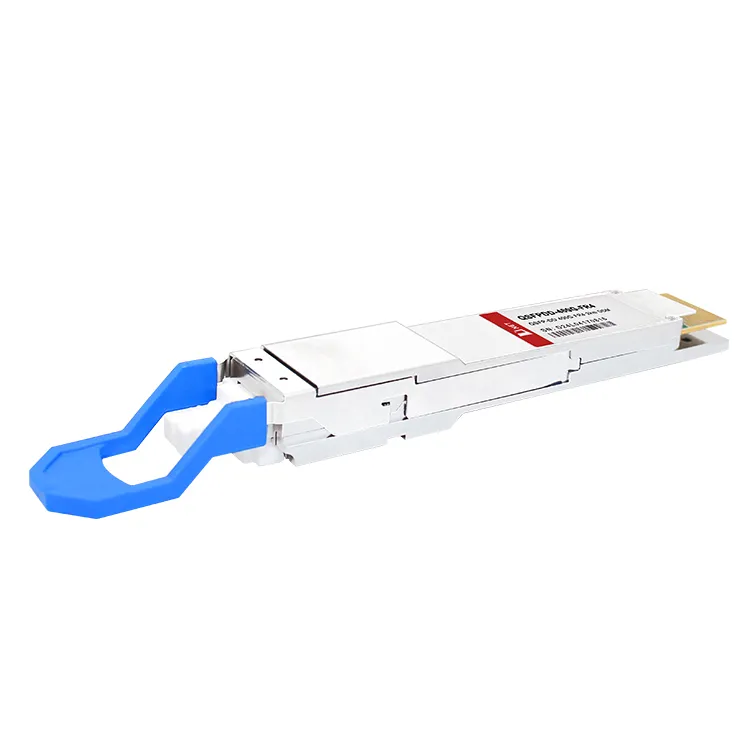

QDD-400G-FR4	Transceptor òptic 400G QSFP-DD FR4

Preguntes freqüents

P: El 400G QSFP-DD FR4 admet la connexió en calent?

R: Sí, el 400G QSFP-DD FR4 admet la connexió en calent, la qual cosa significa que es pot desconnectar i tornar a connectar mentre el sistema segueix funcionant sense causar cap dany al mòdul o al sistema.

P: Fins a quin punt pot transmetre dades 400G QSFP-DD FR4?

R: La capacitat de distància de transmissió d'un 400G QSFP-DD FR4 varia segons el tipus de cable de fibra òptica utilitzat, però generalment admet distàncies de fins a 2 quilòmetres.

P: Com es transmet el 400G QSFP-DD FR4?

R: El mòdul converteix 8 canals de dades d'entrada elèctrica de 50 Gb/s (PAM4) en 4 canals de senyals òptics CWDM i els multiplexa en un sol canal per a una transmissió òptica de 400 Gb/s. Al costat del receptor, el mòdul desmultiplexa òpticament un Entrada òptica de 400 Gb/s en 4 canals de senyals òptics CWDM i els converteix en 8 canals de Dades de sortida elèctrica de 50 Gb/s (PAM4).
